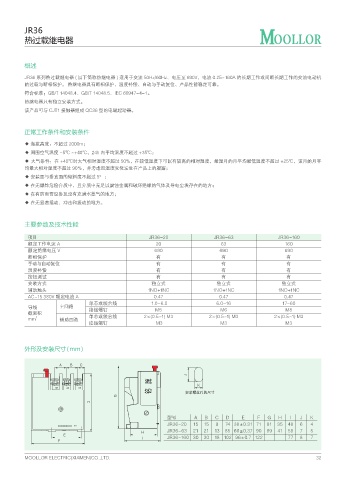

JR36

热过载继电器

概述

JR36 系列热过载继电器 ( 以下简称热继电器 ) 适用于交流 50Hz/60Hz、电压至 690V，电流 0.25~160A 的长期工作或间断长期工作的交流电动机
的过载与断相保护。 热继电器具有断相保护、温度补偿、自动与手动复位、产品性能稳定可靠。
符合标准：GB/T 14048.4、GB/T 14048.5、IEC 60947-4-1。
热继电器只有独立安装方式。
该产品可与 CJT1 接触器组成 QC36 型的电磁起动器。

正常工作条件和安装条件
◆ 海拔高度：不超过 2000m；
◆ 周围空气温度 -5℃ ~+40℃，24h 内平均温度不超过 +35℃；
◆ 大气条件：在 +40℃时大气相对湿度不超过 50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过 +25℃，该月的月平
均最大相对湿度不超过 90％，并考虑因温度变化发生在产品上的凝露；
◆ 安装面与垂直面的倾斜度不超过 5°；
◆ 在无爆炸危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃存在的地方；
◆ 在有防雨雪设备及没有充满水蒸气的地方；
◆ 在无显著摇动、冲击和振动的地方。

主要参数及技术性能

项目 JR36-20 JR36-63 JR36-160
额定工作电流 A 20 63 160
额定绝缘电压 V 690 690 690
断相保护 有 有 有
手动与自动复位 有 有 有
温度补偿 有 有 有
按钮测试 有 有 有
安装方式 独立式 独立式 独立式
辅助触头 1NO+1NC 1NO+1NC 1NO+1NC
AC-15 380V 额定电流 A 0.47 0.47 0.47
单芯或绞合线 1.0~6.0 6.0~16 17~60
导线 主回路 接线螺钉 M5 M6 M8
截面积
mm 2 辅助回路 单芯或绞合线 2×(0.5~1) M3 2×(0.5~1) M3 2×(0.5~1) M3
接线螺钉 M3 M3 M3

外形及安装尺寸（mm）

" # $
+
,
߶ᜈᛂˌߗᄉࡆࠩ
(
%

型号 A B C D E F G H I J K
JR36-20 15 15 9 74 38±0.31 71 81 35 48 6 4
) JR36-63 21 21 13 85 66±0.37 90 89 41 58 7 5
&
* JR36-160 30 30 18 102 96±0.7 122 77 8 7
'
