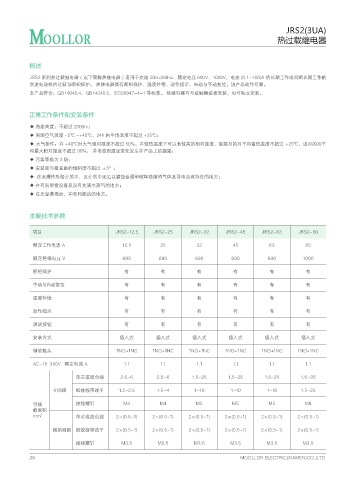

JRS2(3UA)

热过载继电器

概述

JRS2 系列热过载继电器 ( 以下简称热继电器 ) 适用于交流 50Hz/60Hz、额定电压 690V、1000V，电流 (0.1-180)A 的长期工作或间断长期工作的
交流电动机的过载与断相保护。 热继电器具有断相保护、温度补偿、动作指示、自动与手动复位，该产品动作可靠。
本产品符合：GB14048.4、GB14048.5、IEC60947-4-1 等标准。 热继电器可与接触器接插安装，也可独立安装。

正常工作条件和安装条件

◆ 海拔高度：不超过 2000m；
◆ 周围空气温度 -5℃ ~+40℃，24h 内平均温度不超过 +35℃；
◆ 大气条件：在 +40℃时大气相对湿度不超过 50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过 +25℃，该月的月平
均最大相对湿度不超过 90%， 并考虑因温度变化发生在产品上的凝露；
◆ 污染等级为 3 级；
◆ 安装面与垂直面的倾斜度不超过 ±5°；
◆ 在无爆炸危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃存在的地方；
◆ 在有防雨雪设备及没有充满水蒸气的地方；
◆ 在无显著摇动、冲击和振动的地方。

主要技术参数

项目 JRS2-12.5 JRS2-25 JRS2-32 JRS2-45 JRS2-63 JRS2-80

额定工作电流 A 12.5 25 32 45 63 80

额定绝缘电压 V 690 690 690 690 690 1000

断相保护 有 有 有 有 有 有

手动与自动复位 有 有 有 有 有 有

温度补偿 有 有 有 有 有 有
动作指示 有 有 有 有 有 有

测试按钮 有 有 有 有 有 有

安装方式 插入式 插入式 插入式 插入式 插入式 插入式

辅助触头 1NO+1NC 1NO+1NC 1NO+1NC 1NO+1NC 1NO+1NC 1NO+1NC

AC-15 380V 额定电流 A 1.1 1.1 1.1 1.1 1.1 1.1
单芯或绞合线 2.5~6 2.5~6 1.5~25 1.5~25 1.5~25 1.5~35

主回路 细绞线带端子 1.5~2.5 1.5~4 1~10 1~10 1~16 1.5~25

导线 接线螺钉 M4 M4 M5 M5 M5 M6
截面积
mm 2 单芯或绞合线 2×(0.5~1) 2×(0.5~1) 2×(0.5~1) 2×(0.5~1) 2×(0.5~1) 2×(0.5~1)

辅助回路 细绞线带端子 2×(0.5~1) 2×(0.5~1) 2×(0.5~1) 2×(0.5~1) 2×(0.5~1) 2×(0.5~1)

接线螺钉 M3.5 M3.5 M3.5 M3.5 M3.5 M3.5
