CJX1

系列交流接触器

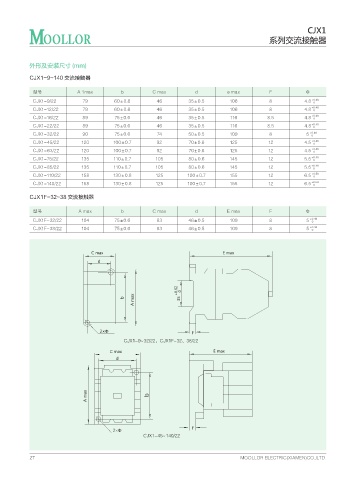

外形及安装尺寸 (mm)

CJX1-9~140 交流接触器

型号 A 1max b C max d e max F Φ
CJX1-9/22 79 60±0.6 46 35±0.5 106 8 4.8 0
+0.48
+0.48
CJX1-12/22 79 60±0.6 46 35±0.5 106 8 4.8 0
+0.48
CJX1-16/22 89 75±0.6 46 35±0.5 116 8.5 4.8 0
+0.48
CJX1-22/22 89 75±0.6 46 35±0.5 116 8.5 4.8 0
CJX1-32/22 90 75±0.6 74 50±0.5 109 8 5 0
+0.48
+0.48
CJX1-45/22 120 100±0.7 92 70±0.6 125 12 4.5 0
+0.48
CJX1-63/22 120 100±0.7 92 70±0.6 125 12 4.5 0
+0.48
CJX1-75/22 135 110±0.7 105 80±0.6 145 12 5.5 0
+0.48
CJX1-85/22 135 110±0.7 105 80±0.6 145 12 5.5 0
+0.58
CJX1-110/22 158 130±0.8 125 100±0.7 155 12 6.5 0
+0.58
CJX1-140/22 158 130±0.8 125 100±0.7 155 12 6.5 0
CJX1F-32~38 交流接触器
型号 A max b C max d E max F Φ
CJX1F-32/22 104 75±0.6 83 46±0.5 109 8 5 +0.48
0
CJX1F-38/22 104 75±0.6 83 46±0.5 109 8 5 +0.48
0

$+9 _ Nj$+9 ' Nj

$+9 _

27 MOOLLOR ELECTRIC(XIAMEN)CO.,LTD.
