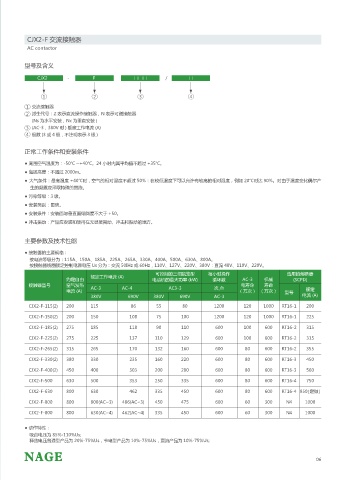

CJX2-F 交流接触器
AC contactor

型号及含义

CJX2 F □□□ □ - /

1 2 3 4
1 交流接触器
2 派生代号：Z 表示直流操作接触器，N 表示可逆接触器
(Ns 为水平安装，Nc 为垂直安装 )
3 (AC-3，380V 时 ) 额定工作电流 (A)
4 极数 (3 或 4 极，不注明表示 3 极 )

正常工作条件和安装条件
● 周围空气温度为：-50℃ ~+40℃。24 小时内其平均值不超过 +35℃。
● 海拔高度：不超过 2000m。
● 大气条件：最高温度 +40℃时，空气的相对湿度不超过 50%：在较低温度下可以允许有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶尔产
生的凝露应采取特殊的措施。
● 污染等级：3 级。
● 安装类别：Ⅲ类。
● 安装条件：安装面与垂直面倾斜度不大于 +50。
● 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

主要参数及技术性能

● 接触器的主要规格：
按电流等级分为：115A、150A、185A、225A、265A、330A、400A、500A、630A、800A。
按接触器线圈额定控制电源电压 Us 分为：交流 50IHz 或 60Hz，110V、127V、220V、380V：直流 48V、110V、220V。
可控制的三相鼠笼型 每小时操作 选用的熔断器
额定工作电流 (A)
约定自由 电动机的最大功率 (kW) 循环数 AC-3 机械 (SCPD)
接触器型号 空气发热 AC-3 AC-4 AC3-3 次 /h 电寿命 寿命
电流 (A) （万次） （万次） 型号 额定
380V 690V 380V 690V AC-3 电流 (A)
CJX2-F-115(2) 200 115 86 55 80 1200 120 1000 RT16-1 200
CJX2-F-150(2) 200 150 108 75 100 1200 120 1000 RT16-1 225

CJX2-F-185(2) 275 185 118 90 110 600 100 600 RT16-2 315
CJX2-F-225(2) 275 225 137 110 129 600 100 600 RT16-2 315
CJX2-F-265(2) 315 265 170 132 160 600 80 600 RT16-2 355

CJX2-F-330(2) 380 330 235 160 220 600 80 600 RT16-3 450
CJX2-F-400(2) 450 400 303 200 280 600 80 600 RT16-3 560
CJX2-F-500 630 500 353 250 335 600 80 600 RT16-4 750
CJX2-F-630 800 630 462 335 450 600 80 600 RT16-4 950(定做)

CJX2-F-800 800 800(AC~3) 486(AC~3) 450 475 600 60 300 N4 1000
CJX2-F-800 800 630(AC~4) 462(AC~4) 335 450 600 60 300 N4 1000

● 动作特性：
吸合电压为 85%-110%Us;
释放电压普通型产品为 20%-75%Us，节电型产品为 10%-75%Us，直流产品为 10%-75%Us;
