CJX2-F 交流接触器
AC contactor

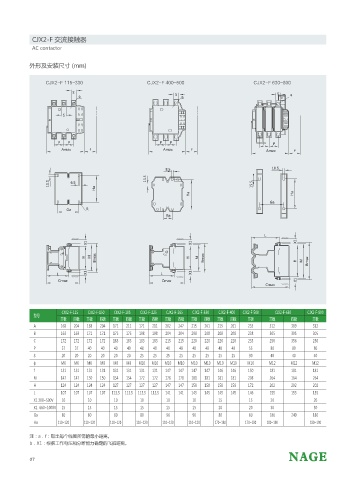

外形及安装尺寸 (mm)

CJX2-F 115~330 CJX2-F 400~500 CJX2-F 630~800

CJX2-F-115 CJX2-F-150 CJX2-F-185 CJX2-F-225 CJX2-F-265 CJX2-F-330 CJX2-F-400 CJX2-F-500 CJX2-F-630 CJX2-F-800
型号
三极 四极 三极 四极 三极 四极 三极 四极 三极 四极 三极 四极 三极 四极 三极 三极 四极 三极
A 168 204 168 204 171 211 171 211 202 247 215 261 215 261 235 312 389 312
B 163 163 171 171 175 175 198 198 204 204 208 208 208 208 238 305 305 305
C 172 172 172 172 183 183 183 183 215 215 220 220 220 220 233 256 356 256
P 37 37 40 40 40 40 48 48 48 48 48 48 48 48 55 80 80 80
S 20 20 20 20 20 20 25 25 25 25 25 25 25 25 30 40 40 40
ф M6 M6 M8 M8 M8 M8 M10 M10 M10 M10 M10 M10 M10 M10 M10 M12 M12 M12
f 131 131 131 131 131 131 131 131 147 147 147 147 146 146 150 181 181 181
M 147 147 150 150 154 154 172 172 178 178 181 181 181 181 208 264 164 264
H 124 124 124 124 127 127 127 127 147 147 158 158 158 158 172 202 202 202
L 107 107 107 107 113.5 113.5 113.5 113.5 141 141 145 145 145 145 146 155 155 155
X1 200~500V 10 10 10 10 10 10 15 15 20 20
X1 660~1000V 15 15 15 15 15 15 20 20 30 30
Ga 80 80 80 80 96 96 80 80 180 240 180
Ha 110~120 110~120 110~120 110~120 110~120 110~120 170~180 170~180 180~190 180~190

注：a．f：取出每个线圈所需的最小距离。
b．X1：根据工作电压和分断能力确定的飞弧距离。

07
