CJX2-F 交流接触器
AC contactor

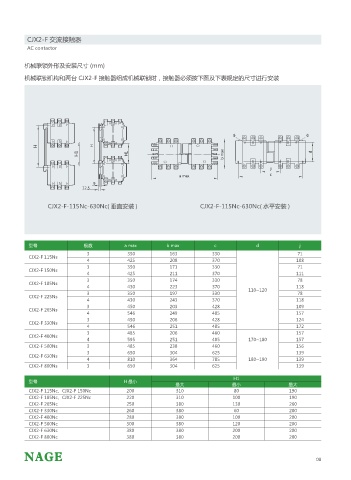

机械联锁外形及安装尺寸 (mm)

机械联锁机构和两台 CJX2-F 接触器组成机械联锁时，接触器必须按下图及下表规定的尺寸进行安装

CJX2-F-115Nc-630Nc( 垂直安装 ) CJX2-F-115Nc-630Nc( 水平安装 )

型号 极数 a max b max c d j
3 350 163 330 71
CJX2-F 115Ns
4 425 208 370 108
3 350 171 330 71
CJX2-F 150Ns
4 425 211 370 111
3 350 174 330 78
CJX2-F 185Ns
4 430 223 370 110~120 118
3 350 197 330 78
CJX2-F 225Ns
4 430 243 370 118
3 450 203 428 109
CJX2-F 265Ns
4 546 249 485 157
3 450 206 428 124
CJX2-F 330Ns
4 546 251 485 172
3 485 206 460 157
CJX2-F 400Ns
4 595 251 485 170~180 157
CJX2-F 500Ns 3 485 238 460 156
3 650 304 625 139
CJX2-F 630Ns
4 810 364 785 180~190 139
CJX2-F 800Ns 3 650 304 625 139
H1
型号 H 最小
最大 最小 最大
CJX2-F 115Nc、CJX2-F 150Nc 200 310 80 190
CJX2-F 185Nc、CJX2-F 225Nc 220 310 100 190
CJX2-F 265Nc 250 380 130 260
CJX2-F 330Nc 260 380 60 200
CJX2-F 400Nc 280 380 100 200
CJX2-F 500Nc 300 380 120 200
CJX2-F 630Nc 380 380 200 200
CJX2-F 800Nc 380 380 200 200
