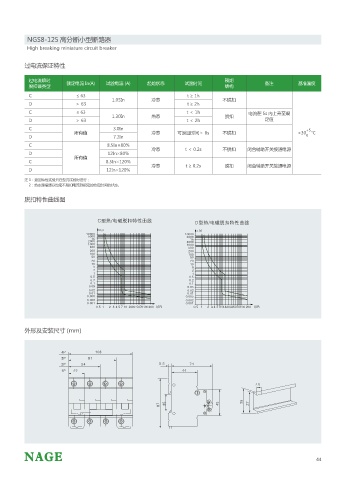

NGS8-125 高分断小型断路器
High breaking miniature circuit breaker

过电流保证特性

过电流瞬时 额定电流 In(A) 试验电流 (A) 起始状态 试验时间 预期 备注 基准温度
脱扣器类型 结构
C ≤ 63 t≥1h
1.05In 冷态 不脱扣
D ＞ 63 t≥2h
C ≤ 63 t＜1h 电流在 5s 内上升至规
1.30In 热态 脱扣
D ＞ 63 t＜2h 定值
C 3.0In +5
所有值 冷态 可返回时间＞ 8s 不脱扣 +30 ℃
D 7.2In 0
C 8.5In×80%
冷态 t ＜ 0.2s 不脱扣 闭合辅助开关接通电源
D 12In×80%
所有值
C 8.5In×120%
冷态 t ≥ 0.2s 脱扣 闭合辅助开关接通电源
D 12In×120%
注 1：返回特性试验只在型式试验时进行；
2：热态是指通以约定不脱扣电流到规定的约定时间的状态。

脱扣特性曲线图

$ۋབ ႂᇒᑱ੭ྱবఛጲ %ۋབ ႂᇒᑱ੭ྱবఛጲ

I I

* *3 * *3
外形及安装尺寸 (mm)
1
1
1
1

44
