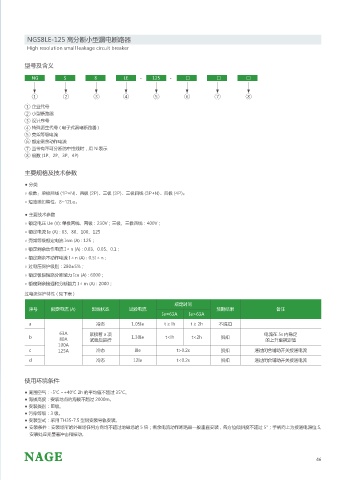

NGS8LE-125 高分断小型漏电断路器
High resolution small leakage circuit breaker

型号及含义

NG S 8 LE 125 □ □ □
- -

1 2 3 4 5 6 7 8
1 企业代号
2 小型断路器
3 设计序号
4 特殊派生代号 ( 电子式漏电断路器 )
5 壳架等级电流
6 额定剩余动作电流
7 当带有不可分断的中性线时，用 N 表示
8 极数 (1P、2P、3P、4P)

主要规格及技术参数

● 分类
○ 极数：单极两线 (1P+N)、两极 (2P)、三极 (3P)、三极四线 (3P+N)、四极 (4P)；
○ 短路脱扣特性：8~12Le。

● 主要技术参数
○ 额定电压 Ue (V): 单极两线、两极：230V；三极、三极四线：400V；
○ 额定电流 Ie (A) : 63、80、100、125
○ 壳架等级额定电流 Inm (A) : 125；
○ 额定剩余动作电流 I △ n (A) : 0.03、0.05、0.1；
○ 额定剩余不动作电流 I △ n (A) : 0.5I △ n；
○ 过电压保护级别：280±5%；
○ 额定极限短路分断能力 Icu (A) : 6000；
○ 额定剩余接通和分断能力 I △ m (A) : 2000；

过电流保护特性 ( 见下表 )
规定时间
序号 额定电流 (A) 起始状态 试验电流 预期结果 备注
Ie=63A Ie>63A
a 冷态 1.05Ie t≥lh t≥2h 不脱扣
63A 紧接着 a 项 电流在 5s 内稳定
b 80A 试验后进行 1.30Ie t<lh t<2h 脱扣 的上升至规定值
100A
c 125A 冷态 8le t>0.2s 脱扣 通过闭合辅助开关接通电流
d 冷态 12Ie t<0.2s 脱扣 通过闭合辅助开关接通电流

使用环境条件

● 周围空气：-5℃ ~+40℃ 2h 的平均值不超过 35℃。
● 海拔高度：安装地点的海拔不超过 2000m。
● 安装类别：Ⅲ级。
● 污染等级：3 级。
● 安装型式：采用 TH35-7.5 型钢安装导轨安装。
● 安装条件：安装场所的外磁场任何方向均不超过地磁场的 5 倍；剩余电流动作断路器一般垂直安装，各方位倾斜度不超过 5°；手柄向上为接通电源位 S,
安装处应无显著冲击和振动。
