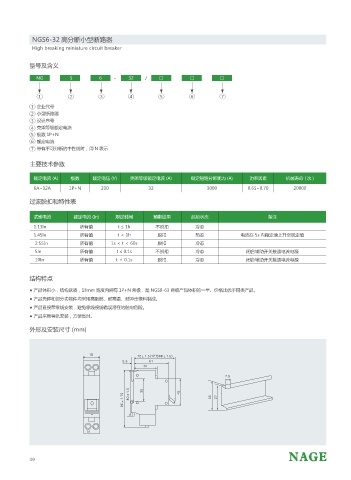

Page 56 - 浙江拿格电气有限公司

NGS6-32 高分断小型断路器
High breaking miniature circuit breaker

型号及含义

- / 32 □ □ □
NG S 6

1 2 3 4 5 6 7
1 企业代号
2 小型断路器
3 设计序号
4 壳架等级额定电流
5 极数 1P+N
6 额定电流
7 带有不可分断的中性线时，用 N 表示

主要技术参数

额定电流 (A) 极数 额定电压 (V) 壳架等级额定电流 (A) 额定短路分断能力 (A) 功率因素 机械寿命 ( 次 )
6A~32A 1P+N 230 32 3000 0.65~0.70 20000
过流脱扣和特性表

试验电流 额定电流 (In) 规定时间 预期结果 起始状态 备注
1.13ln 所有值 t≤1h 不脱扣 冷态
1.45ln 所有值 t＜1h 脱扣 热态 电流在 5s 内稳定地上升至规定值
2.55In 所有值 1s＜t＜60s 脱扣 冷态
5ln 所有值 t ≤ 0.1s 不脱扣 冷态 闭合辅助开关接通电流电源
10In 所有值 t ＜ 0.1s 脱扣 冷态 闭合辅助开关接通电流电源

结构特点

● 产品体积小，结构紧凑，18mm 宽度内拥有 1P+N 两极，是 NGS8-63 两极产品体积的一半。价格比优于同类产品。
● 产品壳体和部分功能件均采用高阻燃、耐高温、耐冲击塑料制成。
● 产品直接带零线安装，避免零线接线错误潜在的触电危险。
● 产品采用导轨安装，方便省时。

外形及安装尺寸 (mm)

d 1˝ d

d d

/

49
