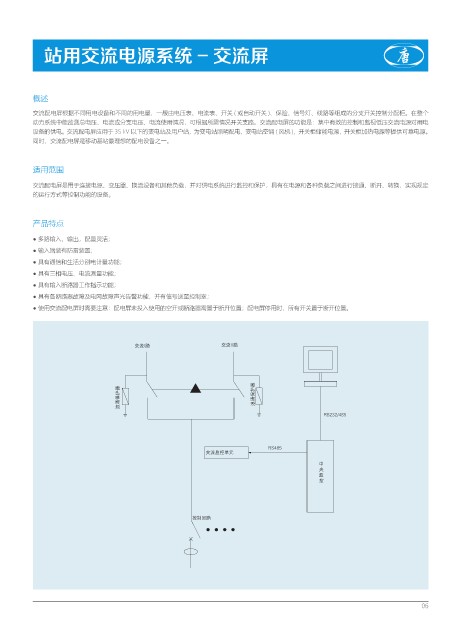

站用交流电源系统 - 交流屏

概述

交流配电屏根据不同用电设备和不同的用电量，一般由电压表、电流表、开关 ( 或自动开关 )、保险、信号灯、线路等组成的分支开关控制分配柜。在整个
动力系统中能监测总电压、电流或分支电压、电流使用情况，可根据所需情况开关支路。交流配电屏的功能是：集中有效的控制和监视低压交流电源对用电
设备的供电。交流配电屏应用于 35 kV 以下的变电站及用户站，为变电站照明配电，变电站空调 ( 风机 )，开关柜储能电源，开关柜加热电源等提供可靠电源。
同时，交流配电屏是移动基站最理想的配电设备之一。

适用范围

交流配电屏是用于连接电源、变压器、换流设备和其他负载，并对供电系统进行监控和保护，具有在电源和各种负载之间进行接通、断开、转换，实现规定
的运行方式等控制功能的设备。

产品特点

● 多路输入、输出，配置灵活；
● 输入端装有防雷装置；
● 具有通信和生活分别电计量功能；
● 具有三相电压、电流测量功能；
● 具有输入断路器工作指示功能；
● 具有各断路器故障及电网故障声光告警功能，并有信号送至控制室；
● 使用交流配电屏时需要注意：配电屏未投入使用的空开或断路器需置于断开位置；配电屏停用时，所有开关置于断开位置。
