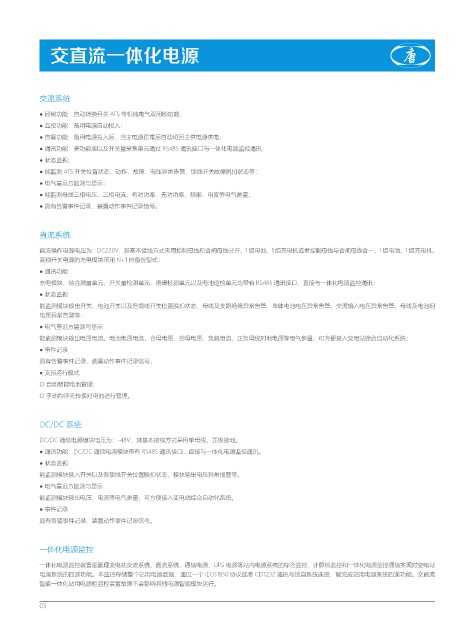

交直流一体化电源

交流系统

● 闭锁功能：自动转换开关 ATS 带机械电气双闭锁功能；
● 互投功能：备用电源自动投入；
● 自复功能：备用电源投入后，当主电源正常后自动切回主供电源供电；
● 通讯功能：多功能表以及开关量采集单元通过 RS485 通讯接口与一体化电源监控通讯；
● 状态监视；
● 能监测 ATS 开关位置状态，动作、故障、电压异常告警、馈线开关故障脱扣状态等；
● 电气量远方监测与显示；
● 能监测母线三相电压、三相电流、有功功率、无功功率、频率、电度等电气参量；
● 具有告警事件记录、装置动作事件记录信号。

直流系统

直流操作电源电压为：DC220V，其基本接线方式采用控制母线和合闸母线分开、1 组电池、1 组充电机或者控制母线与合闸母线合一，1 组电池、1 组充电机。
高频开关电源的充电模块采用 N+1 热备份型式；
● 通讯功能
充电模块、综合测量单元、开关量检测单元、绝缘检测单元以及电池巡检单元均带有 RS485 通讯接口，直接与一体化电源监控通讯；
● 状态监视
能监测模块输出开关、电池开关以及各馈线开关位置脱扣状态，母线及支路绝缘异常告警，单体电池电压异常告警、交流输入电压异常告警、母线及电池组
电压异常告警等；
● 电气量远方监测与显示
能监测模块输出电压电流、电池电压电流、合母电压、控母电压、负载电流、正负母线对地电压等电气参量，可方便接入变电站综合自动化系统；
● 事件记录
具有告警事件记录、装置动作事件记录信号；
● 支持运行模式
○ 自动智能电池管理；
○ 手动均浮充转换对电池进行管理。

DC/DC 系统
DC/DC 通信电源模块电压为：-48V，其基本接线方式采用单母线，正极接地。
● 通讯功能：DC/DC 通信电源模块带有 RS485 通讯接口，直接与一体化电源监控通讯。
● 状态监视
能监测模块输入开关以及各馈线开关位置脱扣状态，模块输出电压异常报警等。
● 电气量远方监测与显示
能监测模块输出电压、电流等电气参量，可方便接入变电站综合自动化系统。
● 事件记录
具有告警事件记录、装置动作事件记录信号。

一体化电源监控
一体化电源监控装置是管理变电站交流系统、直流系统、通信电源、UPS 电源等站内电源系统的综合监控，计算机监控和一体化电源监控通信实现对变电站
电源系统的四遥功能。本监控存储整个站用电源数据，通过一个 IEC61850 协议或者 CDT232 通讯与综自系统连接，能完成站用电源系统四遥功能。交直流
智能一体化站用电源柜监控装置故障不会影响其他电源智能模块运行。

03
