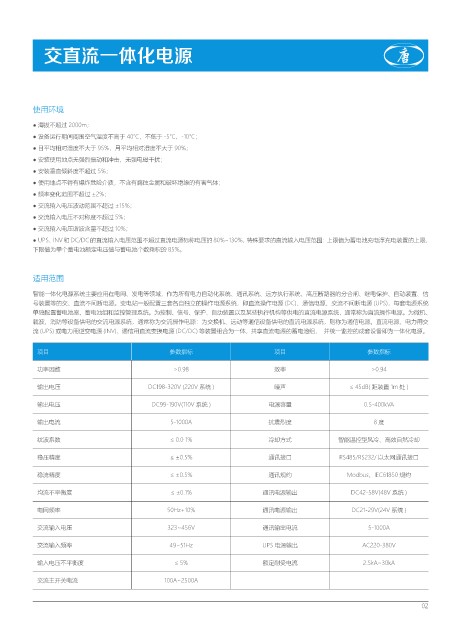

交直流一体化电源

使用环境

● 海拔不超过 2000m；
● 设备运行期间周围空气温度不高于 40℃，不低于 -5℃、-10℃；
● 日平均相对湿度不大于 95%，月平均相对湿度不大于 90%；
● 安装使用地点无强烈振动和冲击，无强电磁干扰；
● 安装垂直倾斜度不超过 5%；
● 使用地点不得有爆炸危险介质，不含有腐蚀金属和破坏绝缘的有害气体；
● 频率变化范围不超过 ±2%；
● 交流输入电压波动范围不超过 ±15%；
● 交流输入电压不对称度不超过 5%；
● 交流输入电压谐波含量不超过 10%；
● UPS、INV 和 DC/DC 的直流输入电压范围不超过直流电源标称电压的 80%~130%，特殊要求的直流输入电压范围：上限值为蓄电池充电浮充电装置的上限，
下限值为单个蓄电池额定电压值与蓄电池个数乘积的 85%。

适用范围

智能一体化电源系统主要应用在电网、发电等领域，作为所有电力自动化系统、通讯系统、远方执行系统、高压断路器的分合闸、继电保护、自动装置、信
号装置等的交、直流不间断电源。变电站一般配置三套各自独立的操作电源系统，即直流操作电源 (DC)、通信电源、交流不间断电源 (UPS)，每套电源系统
单独配置蓄电池室、蓄电池组和监控管理系统。为控制、信号、保护、自动装置以及某些执行机构等供电的直流电源系统，通常称为直流操作电源。为微机、
载波、消防等设备供电的交流电源系统，通常称为交流操作电源：为交换机、远动等通信设备供电的直流电源系统，则称为通信电源。直流电源、电力用交
流 (UPS) 或电力用逆变电源 (INV)、通信用直流变换电源 (DC/DC) 等装置组合为一体，共享直流电源的蓄电池组， 并统一监控的成套设备即为一体化电源。

项目 参数指标 项目 参数指标

功率因数 >0.98 效率 >0.94

输出电压 DC198-320V (220V 系统 ) 噪声 ≤ 45dB( 距装置 1m 处 )
输出电压 DC99-190V(110V 系统 ) 电源容量 0.5-400kVA

输出电流 5-1000A 抗震烈度 8度

纹波系数 ≤ 0.0 1% 冷却方式 智能温控型风冷、高效自然冷却

稳压精度 ≤ ±0.5% 通讯接口 RS485/RS232/ 以太网通讯接口

稳流精度 ≤ ±0.5% 通讯规约 Modbus、IEC61850 规约

均流不平衡度 ≤ ±0.1% 通讯电源输出 DC42-58V(48V 系统 )

电网频率 50Hz+10% 通讯电源输出 DC21-29V(24V 系统 )
交流输入电压 323~456V 通讯输出电流 5-1000A

交流输入频率 49~51Hz UPS 电源输出 AC220-380V

输入电压不平衡度 ≤ 5% 额定耐受电流 2.5kA~30kA

交流主开关电流 100A~2500A
