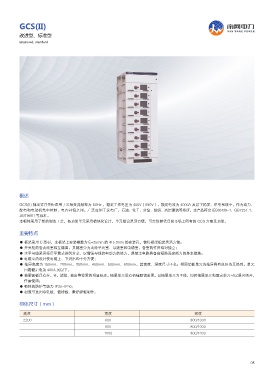

GCS(II) ࡽ௴̓ܺ
NAN WANG POWER
改进型、标准型
Improved, standard
概述
GCS(II) 抽出式开关柜适用于三相交流频率为 50Hz ，额定工作电压为 400V（690V），额定电流为 4000A 及以下的发、供电系统中，作为动力、
配电和电动机集中控制、电容补偿之用。广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，本产品符合 IEC60439-1、GB7251.1、
JB/T9661 等标准。
本柜体采用了新的制造工艺，各功能单元采用模块化设计，单元组合灵活方便，可实现替代目前市场上所有的 GCS 方案及功能。
主要特点
● 框架采用 C 型材，主框架上安装模数为 E=25mm 的 Φ5.3mm 的安装孔，使得框架组装灵活方便；
● 开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室，各室的作用相对独立；
● 水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施；
● 电缆室的设计使电缆上、下进出均十分方便；
● 抽屉高度为 150mm、200mm、300mm、400mm、500mm、600mm，其宽度、深度尺寸不变；相同功能单元的抽屉具有良好的互换性。单元
回路额定电流 400A 及以下。
● 抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元设有机械联锁装置。以抽屉单元为主体，同时抽屉单元和固定单元可以混合组合，
任意使用；
● 柜体的防护等级为 IP30-IP40；
● 材质可选用冷轧板、镀锌板、敷铝锌板制作。
柜体尺寸（mm）
高度 宽度 深度
2200 600 800/1000
800 800/1000
1000 800/1000
08
