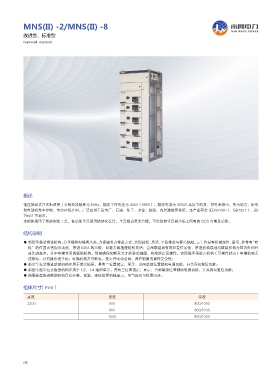

MNS(II) -2/MNS(II) -8 ࡽ௴̓ܺ
NAN WANG POWER
改进型、标准型
Improved, standard
概述
低压抽出式开关柜适用于三相交流频率为 50Hz，额定工作电压为 400V（690V），额定电流为 4000A 及以下的发、供电系统中，作为动力、配电
和电动机集中控制、电容补偿之用。广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，本产品符合 IEC60439-1、GB7251.1、JB/
T9661 等标准。
本柜体采用了新的制造工艺，各功能单元采用模块化设计，单元组合灵活方便，可实现替代目前市场上所有的 GCS 方案及功能。
结构说明
● 新型手摇式推进机构，分手操和电操两大类。为多圈省力推进方式，实现轻松、灵活、平稳推进与移出抽屉，三工位具有机械定位、显示，并带有“咔
哒”的位置声音提示功能，推进 630A 的三极、四极方案抽屉轻松灵活；合闸联锁具有再扣复位功能，推进机构原理与联锁机构为国内外同行
业先进技术。其中电操专用的联锁机构，能够确保切断开关才能移动抽屉，有效防止误操作，实现摇手柄进入机构（可操作状态）电操机构无
法取电，只有拔出摇手柄，电操机构方可取电，使空开电动合闸，具有很高的操作安全性；
● 新型手拉式推进联锁机构应用于单元抽屉，具有三位置锁定、显示、合闸联锁位置辅助电源功能，开关再扣复位功能；
● 新型小型手拉式推进机构应用于 1/2、1/4 抽屉单元，具有三位置锁定、显示、合闸联锁位置辅助电源功能，开关再扣复位功能；
● 抽屉新型推进联锁机构具有分离、试验、连接位置机械显示，电气接点与位置同步。
柜体尺寸 （mm）
高度 宽度 深度
2200 600 800/1000
800 800/1000
1000 800/1000
09
