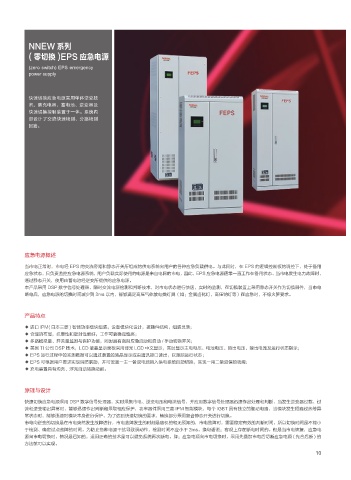

应急电源概述

当市电正常时，市电经 EPS 的交流旁路和静态开关所组成的供电系统向用户的各种应急负载供电。与此同时，在 EPS 的逻辑控制板的调控下，处于备用
应急状态，只负责监控应急电源系统，用户负载实际使用的电源是来自电网的市电，因此，EPS 应急电源通常一直工作在备用状态。当市电发生电力故障时，
通过静态开关，使用由蓄电池经逆变所提供的应急电源。
本产品采用 DSP 数字信号处理器、瞬时交流电源检测和判断技术，对市电状态进行快速、实时的监测，在切换装置上采用静态开关作为切换器件，当市电
断电后，应急电源的切换时间减少到 3ms 以内，能够满足高压气体放电类灯具（如：金属卤化灯、高压钠灯等）在应急时，不熄火箩要求。

产品特点

◆ 进口 IPM( 日本三菱 ) 智能功率模块组装，设备模块化设计，拔插件结构，组装灵活；
◆ 合理的布局，抗震性和密封性能好，工作可靠稳定性高；
◆ 多路模拟量、开关量监测与保护功能，同时具有强制应急启动和自动 / 手动切换开关；
◆ 美国 TI 公司 DSP 技术，LCD 液晶显示面板采用背光 LCD 中文显示，实时显示主电电压、电池电压、输出电压、输出电流及运行状态指示；
◆ EPS 运行过程中的实测数据可以通过装置的液晶显示或由通讯接口读出，以跟踪运行状态；
◆ EPS 可根据用户要求实现消防联动，并可设置一主一备双电源输入供电系统自动切换，实现一用二备双保险功能；
◆ 充电装置具有均充、浮充自动转换功能。

原理与设计

快速切换应急电源采用 DSP 数字信号处理器，实时采集市电、逆变电压和电流信号，并应用数字信号处理器迅速作出处理和判断，当发生逆变器过载、过
流和逆变输出异常时，能够迅速作出判断和采取相应保护，功率器件采用三菱 IPM 智能模块，每个 IGBT 具有独立的驱动电路，当模块发生短路过热等异
常状态时，能够迅速对模块本身进行保护。为了达到快速切换的要求，转换部分采用复合静态开关进行切换。
市电向逆变的切换是在市电突然发生故障进行，市电故障发生的时刻是随机的和无预知的，市电故障时，需要稳定有效的判断时间，所以切换时间是不能小
于检测、确定试点故障的时间。为防止各种电源干扰导致误动作，检测时间不应小于 2ms。换句话说：客观上存在断电时间的。但是当市电恢复，应急电
源向市电切换时，情况是已知的，运用正确的技术是可以避免系统再次断电。即：应急电源向市电切换时，采用先叠加市电后切断应急电源 ( 先合后断 ) 的
方法就可以实现。
