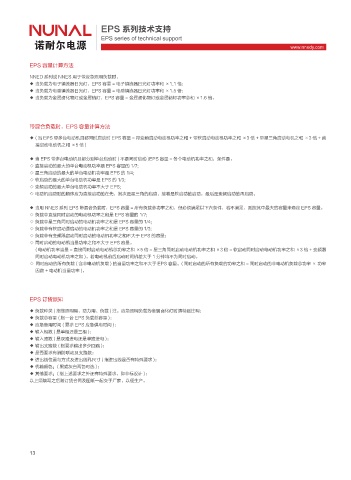

EPS 容量计算方法
NNED 系列或 NNES 用于带应急照明负载时：
◆ 当负载为电子镇流器日光灯，EPS 容量 = 电子镇流器日光灯功率和 ×1.1 倍；
◆ 当负载为电感镇流器日光灯，EPS 容量 = 电感镇流器日光灯功率和 ×1.5 倍；
◆ 当负载为金属卤化物灯或金属钠灯，EPS 容量 = 金属卤化物灯或金属钠灯功率总和 ×1.6 倍。
带混合负载时，EPS 容量计算方法
◆ ( 当 EPS 带多台电动机且都同时启动时 EPS 容量 = 带变频启动电动机功率之和 + 带软启动电动机功率之和 ×3 倍 + 带星三角启动电机之和 ×3 倍 + 直
接启动电动机之和 ×5 倍 )
◆ 当 EPS 带多台电动机且都分别单台启动时 ( 不是同时启动 )EPS 容量 = 各个电动机功率之和，条件是：
◇ 直接启动的最大的单台电动机功率是 EPS 容量的 1/7;
◇ 星三角启动的最大的单台电动机功率是 EPS 的 1/4;
◇ 软启动的最大的单台电动机功率是 EPS 的 1/3;
◇ 变频启动的最大单台电动机功率不大于 EPS;
◇ 电动机启动时的顺序应为直接启动的在先，其次是星三角的启动，接着是软启动的启动，最后是变频启动的再启动。
◆ 当用 NNES 系列 EPS 带混合负载时，EPS 容量 = 所有负载总功率之和，但必须满足以下六条件，若不满足，则按其中最大的容量来确定 EPS 容量。
◇ 负载中直接同时启动的电动机功率之和是 EPS 容量的 1/7;
◇ 负载中星三角同时启动的电动机功率之和是 EPS 容量的 1/4;
◇ 负载中有软启动通启动的电动机功率之和是 EPS 容量的 1/3;
◇ 负载中有变频器启动同时启动的电动机功率之和不大于 EPS 的容量；
◇ 同时启动的电动机当量功率之和不大于 EPS 容量。
( 电动机功率当量 = 直接同时启动电动机总功率之和 ×5 倍 = 星三角同时启动电动机功率之和 ×3 倍 = 软启动同时启动电动机功率之和 ×3 倍 + 变频器
同时启动电动机功率之和 )。若电动机前后启动时间机差大于 1 分钟均不为同时启动。
◇ 同时启动的所有负载 ( 含非电动机负载 ) 的当量功率之和不大于 EPS 容量。( 同时启动的所有负载的功率之和 = 同时启动的非电动机负载总功率 × 功率
因数 + 电动机当量功率 )。
EPS 订货须知
◆ 负载种类 ( 指做照明用、动力用、负载 ) 注：应急照明负载为金属卤化灯时请特别注明；
◆ 负载总容量 ( 指一台 EPS 负载总容量 )；
◆ 应急备用时间 ( 要求 EPS 应急供电时间 )；
◆ 输入相数 ( 是单相还是三相 )；
◆ 输入路数 ( 是双路进电还是单路进电 )；
◆ 输出支路数 ( 指要求输出多少回路 )；
◆ 是否要求有消防联动及支路数；
◆ 进出线位置与方式及进出线孔尺寸 ( 指进出线是否有特殊要求 )；
◆ 机箱颜色：( 黑或灰白两色可选 )；
◆ 其他要求：( 指上述要求之外还有特殊要求，即非标设计 )；
以上须填写之后随订货合同及图纸一起交于厂家，以便生产。
