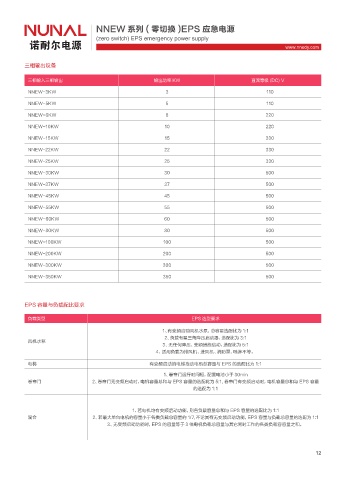

Page 15 - 诺耐尔电源(包头)科技有限公司
P. 15
诺耐尔电源 www.nnedy.com
三相输出设备
三相输入三相输出 输出功率 KW 直流等级 (DC) V
NNEW-3KW 3 110
NNEW-5KW 5 110
NNEW-8KW 8 220
NNEW-10KW 10 220
NNEW-15KW 15 330
NNEW-22KW 22 330
NNEW-25KW 25 330
NNEW-30KW 30 500
NNEW-37KW 37 500
NNEW-45KW 45 500
NNEW-55KW 55 500
NNEW-60KW 60 500
NNEW-80KW 80 500
NNEW-100KW 100 500
NNEW-200KW 200 500
NNEW-300KW 300 500
NNEW-350KW 350 500
EPS 容量与负载配比要求
负载类型 EPS 选型要求
1、有变频启动风机水泵，总容量选配比为 1:1
2、负载有星三角降压启动器，选配比为 3:1
风机水泵
3、无任何降压、变频措施启动，选配比为 5:1
4、适用负载为排风机、进风机、消防泵、喷淋不等。
电梯 有变频启动的电梯拖动电机总容量与 EPS 的选配比为 1:1
1、卷帘门运行时间短，配置电池小于 30min
卷帘门 2、卷帘门无变频启动时，电机容量总和与 EPS 容量的选配比为 5:1, 卷帘门有变频启动时，电机容量总和与 EPS 容量
的选配为 1:1
1、若电机均有变频启动功能，则各负载容量总和与 EPS 容量的选配比为 1:1
混合 2、若最大单台电机的容量小于各类负载总容量的 1/7, 不论其有无变频启动功能，EPS 容量与负载总容量的选配为 1:1
3、无变频启动功能时，EPS 的容量等于 3 倍电机负载总容量与其它同时工作的各类负载容容量之和。
12
