智能型万能式断路器
Intelligent universal circuit breaker
PDW1-2000~6300

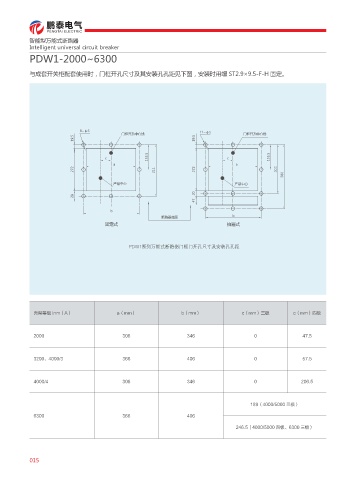

与成套开关柜配套使用时，门框开孔尺寸及其安装孔孔距见下图，安装时用螺 ST2.9×9.5-F-H 固定。

· ·

1%8 ㈧̳݃㘩ᐻ᫙䌛ஔ䬔ᵲ䬔ᐬႀᅦᄤࣶႵ㷱ႀႀ䌉

壳架等级 Inm（A） a（mm） b（mm） c（mm）三极 c（mm）四极

2000 306 346 0 47.5

3200、4000/3 366 406 0 57.5

4000/4 306 346 0 206.5

189（4000/5000 三极）

6300 366 406
246.5（4000/5000 四极、6300 三极）

015
