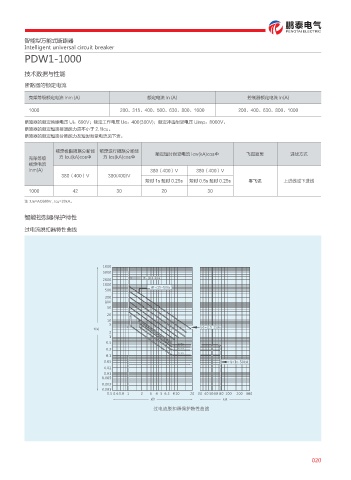

智能型万能式断路器
Intelligent universal circuit breaker
PDW1-1000

技术数据与性能

断路器的额定电流
壳架等级额定电流 Inm (A) 额定电流 In (A) 控制器额定电流 In(A)

1000 200、315、400、500、630、800、1000 200、400、630、800、1000

断路器的额定绝缘电压 Ui：690V；额定工作电压 Ue：400(380V)；额定冲击耐受电压 Uimp：8000V。
断路器的额定短路接通能力应不小于 2.1Icu。
断路器的额定短路分断能力及短时耐受电流见下表。

额定极限短路分断能 额定运行短路分断能 额定短时耐受电流 Icw(kA)cosФ 飞弧距离 进线方式
壳架等级 力 Icu(kA)cosФ 力 Ics(kA)cosФ
额定电流
Inm(A) 380（400）V 380（400）V
380（400）V 380(400)V
短时 1s 延时 0.25s 短时 0.5s 延时 0.25s 零飞弧 上进线或下进线
1000 42 30 20 30

注 :Ue=AC690V , Icu=20kA。

智能控制器保护特性

过电流脱扣器特性曲线

䓳⩡≭㙝តஔԉ័➥ᕓᰞ㏫
