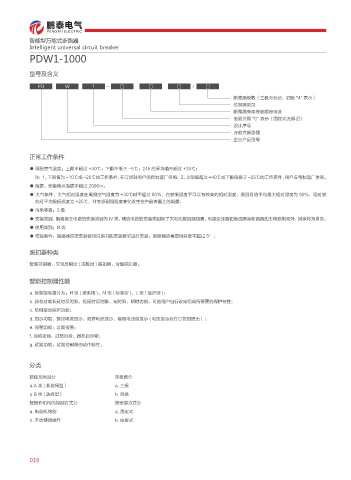

鹏泰电气
PENGTAI ELECTRIC
智能型万能式断路器
Intelligent universal circuit breaker
PDW1-1000
型号及含义
PD W 1 □ □ □ / □
断路器极数（三极无标记，四极 "4" 表示）
控制器类型
断路器壳架等级额定电流
抽屉式用 "C" 表示（固定式无标记）
设计序号
万能式断路器
企业产品型号
正常工作条件
● 周围空气温度：上限不超过 +40℃；下限不低于 -5℃；24h 的平均值不超过 +35℃；
注：1、下限值为 -10℃或 -25℃的工作条件，在订货时用户须向制造厂申明； 2、上限值超过 +40℃或下限值低于 -25℃的工作条件，用户应与制造厂协商。
● 海拔：安装地点海拔不超过 2000m。
● 大气条件：大气相对湿度在周围空气温度为 +40℃时不超过 50%，在较低温度下可以有较高的相对湿度，最湿月的平均最大相对湿度为 90%，同时该
的月平均最低温度为 +25℃，并考虑到因温度变化发生在产品表面上的凝露。
● 污染等级：3 级
● 安装类别：断路器主电路的安装类别为 IV 类，辅助电路的安装类别除了欠电压脱扣器线圈、电源变压器初级线圈与断路器的主电路相同外，其余均为Ⅲ类。
● 使用类别：B 类
● 安装条件：断路器应按安装使用说明书的安装要求进行安装。断路器的垂直倾斜度不超过 5°。
脱扣器种类
智能控制器、欠电压瞬时 ( 或延时 ) 脱扣器、分励脱扣器。
智能控制器性能
a. 智能控制器分为：H 型 ( 通讯用 )、M 型 ( 标准型 )、L 型 ( 经济型 )；
b. 具有过载长延时反时限，短延时反时限、定时限，瞬时功能。可由用户自行设定组成所需要的保护特性；
c. 单相接地保护功能；
d. 显示功能：整定电流显示、动作电流显示、各相电压值显示 ( 电压显示应在订货时提出）；
e. 报警功能：过载报警；
f. 自检功能：过热自检、微机自诊断；
g. 试验功能：试验控制器的动作特性。
分类
按使用类别分 按极数分
a.A 类 ( 非选择型） a. 三极
b.B 类 ( 选择型） b. 四极
按操作机构的控制方式分 按安装方式分
a. 电动机储能 a. 固定式
b. 手动储能操作 b. 抽屉式
019
