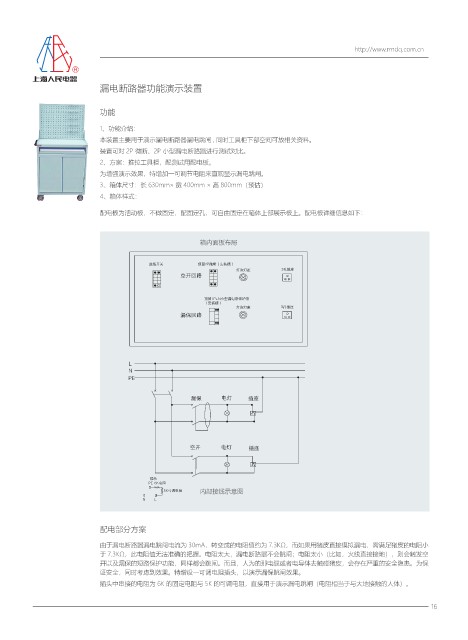

                           漏电断路器功能演示装置


                           功能

                           1、功能介绍:
                           本装置主要用于演示漏电断路器漏电跳闸 , 同时工具柜下部空间可放相关资料。
                           装置可对 2P 微断、2P 小型漏电断路器进行测试对比。
                           2、方案:推拉工具柜,配测试用配电板。
                           为增强演示效果,特增加一可调节电阻来直观显示漏电跳闸。
                           3、箱体尺寸:长 630mm× 宽 400mm × 高 800mm(预估)
                           4、箱体样式:

                           配电板为活动板,不做固定,配固定孔,可自由固定在箱体上部展示板上。配电板详细信息如下:


                                                     箱内面板布局


                                       进线开关         预留2P微断(安装槽)
                                                              灯泡灯座        3孔插座
                                                空开回路


                                                      预留1P+N小型漏电器保护器
                                                      (安装槽)
                                                              灯泡灯座       3孔插座
                                                漏保回路





                                  L
                                  N
                                  PE


                                                  漏保      电灯     插座
 (5) 量程及功能切换:手动
 (6) 超量程显示: 0L
 (7) 电池:GM-8600 使用两节普通 2 节 7# 电池。
 (8) 其他参数
                                                  空开      电灯     插座



                                        插头
                                       PE 6K电阻
                                           5K可调电阻    内部接线示意图
                                      N  L


                           配电部分方案

                           由于漏电断路器漏电跳闸电流为 30mA,转变成的电阻值约为 7.3KΩ,而如果用猪皮直接模拟漏电,需满足猪皮的电阻小
                           于 7.3KΩ,此电阻值无法准确的把握。电阻太大,漏电断路器不会跳闸;电阻太小(比如,火线直接接地),则会触发空
                           开以及漏保的短路保护功能,同样都会跳闸。而且,人为的那电缆或者电导体去触碰猪皮,会存在严重的安全隐患。为保
                           证安全,同时考虑到效果。特增设一可调电阻插头,以演示漏保跳闸效果。
                           插头中串接的电阻为 6K 的固定电阻与 5K 的可调电阻,直接用于演示漏电跳闸(电阻相当于与大地接触的人体)。
