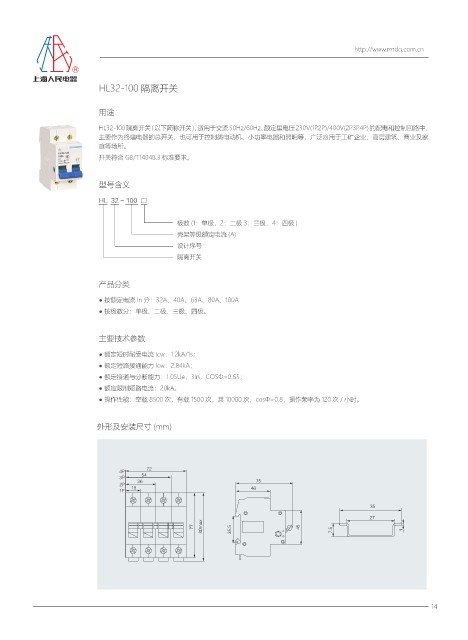

                           HL32-100 隔离开关


                           用途

                           HL32-100隔离开关(以下简称开关),适用于交流50Hz/60Hz、额定里电压230V(1P.2P)/400V(2P.3P.4P)的配电和控制回路中,
                           主要作为终端电器的总开关,也可用于控制类电动机、小功率电器和照明等,广泛应用于工矿企业、高层建筑、商业及家
                           庭等场所。
                           开关符合 GB/T14048.3 标准要求。


                           型号含义

                           HL  32 - 100  □

                                               极数 (1:单极,2:二极 3:三极,4:四极 )
                                               壳架等级额定电流 (A)
                                               设计序号
                                               隔离开关


                           产品分类

                           ● 按额定电流 In 分:32A、40A、63A、80A、100A
                           ● 按极数分:单极、二极、三极、四极。


                           主要技术参数
                           ● 额定短时耐受电流 Icw:1.2kA/1s;
                           ● 额定短路接通能力 Icw:2.84kA;
                           ● 额定接通与分断能力:1.05Ue,3In,COSΦ=0.65;
                           ● 额定限制短路电流:20kA。
                           ● 操作性能:空载 8500 次,有载 1500 次,共 10000 次,cosΦ=0.8,操作频率为 120 次 / 小时。


                          外形及安装尺寸 (mm)





                                       72
                                4P    54
                                3P                                 75
                                2P  18 36                         46
                                1P
                                                                                                35
                                                                                                27
                                                   77  80max  35.5            45       7.5               1











                                                                                                                14
