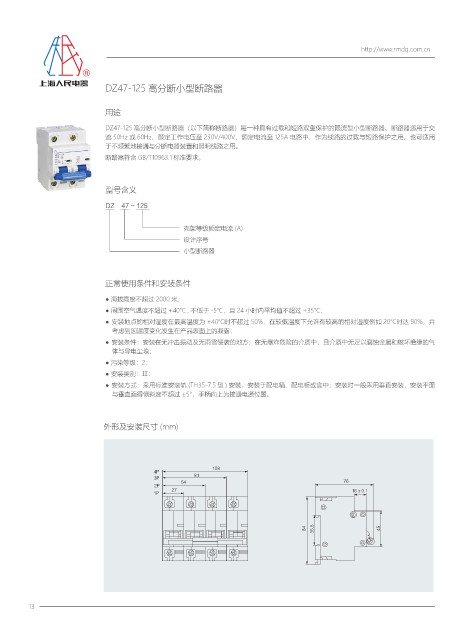

                            DZ47-125 高分断小型断路器


                            用途

                            DZ47-125 高分断小型断路器(以下简称断路器)是一种具有过载和短路双重保护的限流型小型断路器。断路器适用于交
                            流 50Hz 或 60Hz、额定工作电压至 230V/400V、额定电流至 125A 电路中,作为线路的过载与短路保护之用,也可适用
                            于不频繁地接通与分断电器装置和照明线路之用。
                            断路器符合 GB/T10963.1 标准要求。



                            型号含义

                            DZ    47 - 125

                                                壳架等级额定电流 (A)
                                                设计序号
                                                小型断路器



                            正常使用条件和安装条件

                            ● 海拔高度不超过 2000 米;
                            ● 周围空气温度不超过 +40℃ , 不低于 -5℃,且 24 小时内平均值不超过 +35℃;
                            ● 安装地点的相对湿度在最高温度为 +40℃时不超过 50%,在较低温度下允许有较高的相对湿度例如 20℃时达 90%,并
                              考虑到因温度变化发生在产品表面上的凝露;
                            ● 安装条件:安装在无冲击振动及无雨雪侵袭的地方;在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气
                              体与导电尘埃;
                            ● 污染等级:2;
                            ● 安装类别:Ⅲ:
                            ● 安装方式:采用标准安装轨 (TH35-7.5 型 ) 安装,安装于配电箱、配电柜或盒中;安装时一般采用垂直安装,安装平面
                              与垂直面得倾斜度不超过 ±5°,手柄向上为接通电源位置。



                            外形及安装尺寸 (mm)





                                                        108
                                         4P
                                         3P        81
                                                54                                        76
                                         2P
                                         1P  27                                             16±0.1



                                                                                84  35.5           45










        13
