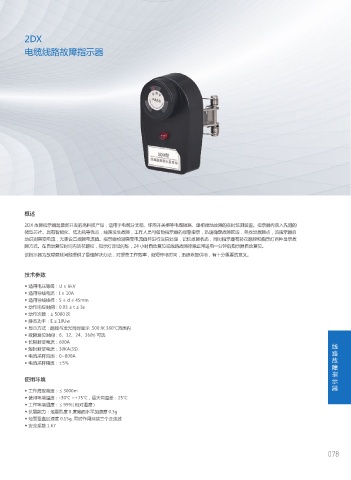

电缆线路故障指示器
概述
2DX 故障指示器是最新开发的高科技产品，适用于电缆分支箱、环网开关柜等电缆短路、单相接地故障的实时监测装置。指示器内嵌入先进的
微型芯片。具有智能化、低功耗等优点，线路发生故障，工作人员可借助指示器的报警指示，迅速确定故障区段，并找出故障点，该指示器自
动识别突变电流，无需设置故障电流值。指示器检测突变电流值并进行运算处理，记忆故障状态，同时指示器有转花翻牌和指示灯两种显示故
障方式。在自动复位时间内转花翻红，指示灯连续闪烁，24 小时自动复位或线路故障排除正常送电一分钟后指示器自动复位。
该指示器为故障查找问题提供了最佳解决办法，对提高工作效率，缩短停电时间，迅速恢复供电，有十分重要的意义。
技术参数
◆ 适用电压等级：U ≥ 6kV
◆ 适用导线电流：I ≥ 10A
◆ 适用导线线径：5 ≤ d ≤ 45mm
◆ 动作响应时间：0.03 ≤ t ≤ 3s
◆ 动作次数：≥ 5000 次
◆ 静态功丰：E ≤ 10Uw
◆ 显示方式：翻牌与发光同时显示 .500 米 360℃范围内
◆ 故障复位时间：6、12、24、36(h) 可选
◆ 长期耐受电流：600A
◆ 短时耐受电流：30KA(3S) 线
◆ 电流采样范围：0~800A 路
◆ 电流采样精度：±5% 故
障
指
使用环境 示
器
◆ 工作海拔高度：≤ 3000m
◆ 使用环境温度：-30℃ ~+75℃，最大同温差：25℃
◆ 工作环境湿度：≤ 99%( 相对湿度 )
◆ 抗震能力：地震烈度 8 度地面水平加速度 0.3g
◆ 地面垂直加速度 0.15g, 同时作用持续三个正弦波
◆ 安全系数 1.67
