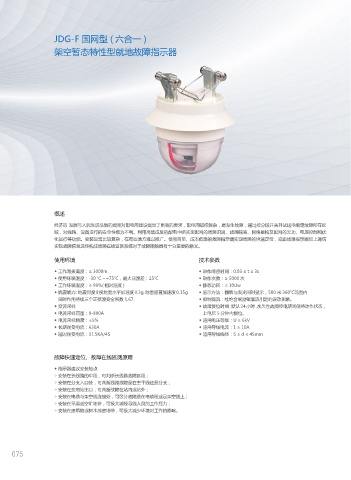

JDG-F 国网型 ( 六合一 )
致力于为全球用户提供 Committed to providing global users
高品质、高性能的电气产品！ High quality, high performance electrical products!
架空暂态特性型就地故障指示器

概述

经济的 发展与人民生活品质的提高对配电网建设提出了更高的要求，配电网错综复杂，易发生故障，通过拉分段开关并试送电确定故障所在区
域，对线路、设备运行的安全性极为不利。利用高集成度的配电中断实现配网的故障识别、故障隔离、网络重构及配网的无功、电压控制和优
化运行等功能。安装运营比较复杂，在有些地方难以推广。使用简单、成本低廉的故障指示器实现故障的快速定位，或由故障指示器加上通信
实现故障信息远传构成故障在线监测系统对于故障排除具有十分重要的意义。

使用环境 技术参数

◆ 工作海拔高度：≤ 3000m ◆ 动作响应时间：0.03 ≤ t ≤ 3s
◆ 使用环境温度：-30 ℃ ~+75℃，最大日温差：25℃ ◆ 动作次数：≥ 5000 次
◆ 工作环境湿度：≤ 99%( 相对湿度 ) ◆ 静态功耗：≤ 10Uw
◆ 抗震能力：地震烈度8度地面水平加速度0.3g,地面垂直加速度0.15g ◆ 显示方法：翻牌与发光同时显示，500 米 360℃范围内
同时作用持续三个正弦渡安全系数 1.67. ◆ 抑制涌流：杜绝合闸励磁涌流引起的误动现象。
◆ 交流采样 ◆ 故障复位时间：默认24小时，永久性故障停电期间保持动作状态，
◆ 电流采样范围：0-800A 上电后 5 分钟内复位。
◆ 电流采样精度：±5% ◆ 适用电压等级：U ≥ 6kV
◆ 长期耐受电流：630A ◆ 适用导线电流：1 ≥ 10A
◆ 短时耐受电流：31.5KA/4S ◆ 适用导线线径：5 ≤ d ≤ 45mm

故障快速定位、故障在线监测原理
◆ 指示器建议安装地点
◇ 安装在长线路的中段，可判断长线路故障区段；
◇ 安装在分支入口处，可判断线路故障是在主干线还是分支；
◇ 安装在变电站出口，可判断故障在站内或站外；
◇ 安装在电缆与架空线连接处，可区分故障是在电缆段或足架空线上；
◇ 安装在平原或空旷地带，可极大减轻寻线人员的工作压力；
◇ 安装在建筑物或树木茂密地带，可极大减少环境对工作的影响。
