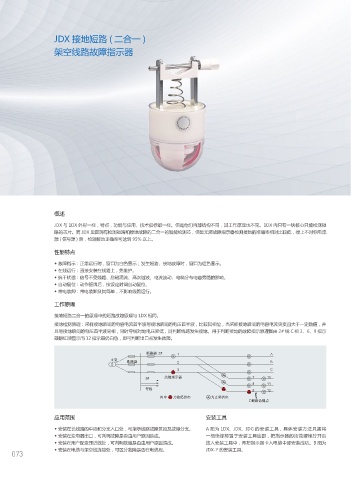

JDX 接地短路 ( 二合一 )
致力于为全球用户提供 Committed to providing global users
高品质、高性能的电气产品！ High quality, high performance electrical products!
架空线路故障指示器

概述

JDX 与 1DX 外形一样，特点，功能与应用、技术指标都一样。但是他们内部结构不同，其工作原理也不同。1DX 内只有一块核心只能检测短
路的芯片。而 JDX 里面则有检测短路和接地故障的二合一的智能检测芯，但是无源故障指示器检测接地的准确率相对比较低，接上不对称电流
源 ( 信号源 ) 后，检测接地正确率可达到 95% 以上。
性能特点

◆ 故障指示：正常运行时，窗口为白色显示；发生短路、接地故障时，窗口为红色显示。
◆ 在线运行：直接安装在线路上，免维护。
◆ 抗干扰强：信号不受线路、励磁涌流、高次谐波、电流波动、电缆分布电容旁路的影响。
◆ 自动复位：动作韶牌后，按设定时间自动复位。
◆ 带电装卸：带电装卸及其简单，不影响线路运行。

工作原理
接地短路二合一的原理中的短路故障原理与 1DX 相同。
接地检测原理：采样接地瞬间的电容电流首半波与接地瞬间的电压首半波，比较其相位，当采样接地瞬间的电容电流突变且大于一定数值，并
且与接地瞬间的电压首半波同相，同时导线对地电压降低，则判断线路发生接地。用于判断接地的故障指示原理图由 2# 线 C 相 3、6、9 指示
器翻红牌显示而 12 指示器仍白色，即可判断出口点发生故障。

றᡸ٧ "
˞Ԫ றᡸ٧ #
$
஋ᬩૈᇧ٧

ආጲ

ڎ˖ ˝஋ᬩ࿃খ ˝ൣ࣡࿃খ
%றᡸ஋ᬩཁ

应用范围 安装工具

◆ 安装在长线路的中段和分支入口处，可指示线路故障区段及故障分支。 A 图为 1DX、JDX、JDG 的安装工具，具体安装方法只需将
◆ 安装在变电器出口，可判明故障是否由用户原因造成。 一根绝缘棒置于安装工具底部，把指示器的顶端螺栓拧开后
◆ 安装在用户配变压进线处，可判明故障是否由用户原因造成。 放入安装工具中，再把指示器卡入电缆中即安装成功。B 图为
073 ◆ 安装在电缆与架空线连接处，可区分故障是否在电缆段。 JDX-Y 的安装工具。
