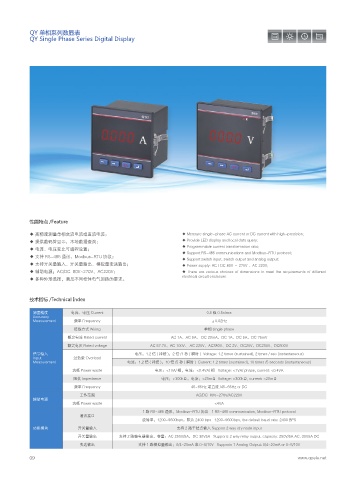

QY 单相系列数显表
QY Single Phase Series Digital Display

性能特点 /Feature

◆ 高精度测量单相交流电流或直流电流； ◆ Measure single-phase AC current or DC current with high-precision;
◆ 提供数码管显示，本地数据查询； ◆ Provide LED display and local data query;
◆ Programmable current transformation ratio;
◆ 电流、电压变比可编程设置；
◆ Support RS-485 communications and Modbus-RTU protocol;
◆ 支持 RS-485 通讯，Modbus-RTU 协议；
◆ Support switch input, switch output and analog output;
◆ 支持开关量输入、开关量输出、模拟量变送输出； ◆ Power supply: AC / DC 80V ～ 270V 、AC 220V;
◆ 辅助电源：AC/DC 80V~270V、AC220V； ◆ There are various choices of dimensions to meet the requirements of different
electrical circuit enclosure.
◆ 多种外形选择，满足不同柜体电气回路的要求。

技术指标 /Technical Index

测量精度 电流、电压 Current 0.5 级 0.5class
Accuracy
Measurement 频率 Frequency ±0.02Hz
接线方式 Wiring 单相 single phase
额定电流 Rated current AC 1A、AC 5A、 DC 20mA、DC 1A、DC 5A、DC 75mV
额定电压 Rated voltage AC 57.7V、AC 100V、 AC 220V、AC380V、DC 2V、DC20V、DC200V、DC600V
信号输入 电压：1.2 倍 ( 持续 )，2 倍 /1 秒 ( 瞬时 ) Voltage: 1.2 times (sustained), 2 times / sec (instantaneous)
Input 过负载 Overload
Measurement 电流：1.2 倍 ( 持续 )，10 倍 /5 秒 ( 瞬时 ) Current: 1.2 times (sustained), 10 times /5 seconds (instantaneous)
功耗 Power waste 电压：<1VA/ 相，电流：<0.4VA/ 相 Voltage: <1VA/ phase, current: <0.4VA
阻抗 Impedance 电压：>300kΩ，电流：<20mΩ Voltage: >300kΩ, current: <20mΩ
频率 Frequency 45~65Hz 或直流 /45~65Hz or DC
工作范围 AC/DC 80V~270V/AC220V
辅助电源
功耗 Power waste <4VA
1 路 RS-485 通讯，Modbus-RTU 协议 1 RS-485 communication, Modbus-RTU protocol
通讯接口
波特率：1200~9600bps，默认 2400 bps 1200~9600bps, the default baud rate: 2400 BPS
功能模块 开关量输入 支持 2 路干结点输入 Support 2 way dry node input
开关量输出 支持 2 路继电器输出，容量：AC 250V/5A，DC 30V5A Supports 2 way relay output, capacity: 250V/5A AC, 30V5A DC
变送输出 支持 1 路模拟量输出：0/4~20mA 或 0~5/10V Supports 1 Analog Output: 0/4~20mA or 0~5/10V
