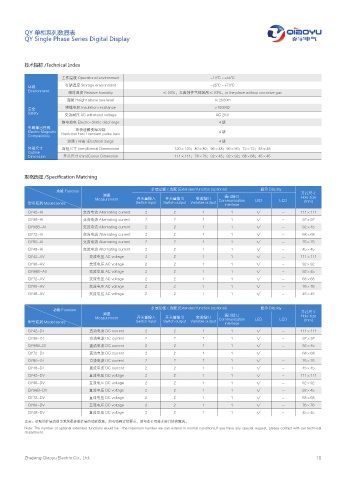

QY 单相系列数显表
QY Single Phase Series Digital Display

技术指标 /Technical Index

工作温度 Operational environment -10℃ ~+55℃
环境 存储温度 Storage environment -25℃ ~+70℃
Environment
相对湿度 Relative humidity ≤ 93%，无腐蚀性气体场所≤ 93%，in the place without corrosive gas
海拔 Height above sea level ≤ 2500m
安全 绝缘电阻 Insulation resistance >100MΩ
Safety 交流耐压 AC withstand voltage AC 2KV
静电放电 Electro-Static discharge 4级
电磁兼容性能 电快速瞬变脉冲群
Electro Magnetic Electrical Fast Transient pulse train 4级
Compatibility
浪涌 ( 冲击 )Electrical surge 4级
外形尺寸 面框尺寸 (mm)Extrnal Dimensione 120×120；80×80；96×48；96×96；72×72；48×48
Outline
Dimension 开孔尺寸 (mm)Cutout Dimension 111×111；76×76；92×45；92×92；68×68；45×45

规格选择 /Specification Matching

扩展功能 ( 选配 )Extended function (optional) 显示 Display
功能 Function 开孔尺寸
测量 通讯接口 Hole size
Measurement 开关量输入 开关量输出 变送输出 Communication LED LCD (mm)
型号系列 Model series Switch input Switch output Variable output interface
QY42-AI 交流电流 Alternating current 2 2 1 1 √ － 111×111
QY96-AI 交流电流 Alternating current 2 2 1 1 √ － 92×92
QY96B-AI 交流电流 Alternating current 2 2 1 1 √ － 92×45
QY72-AI 交流电流 Alternating current 2 2 1 1 √ － 68×68
QY80-AI 交流电流 Alternating current 2 2 1 1 √ － 76×76
QY48-AI 交流电流 Alternating current 2 2 1 1 √ － 45×45
QY42-AV 交流电压 AC voltage 2 2 1 1 √ － 111×111
QY96-AV 交流电压 AC voltage 2 2 1 1 √ － 92×92
QY96B-AV 交流电压 AC voltage 2 2 1 1 √ － 92×45
QY72-AV 交流电压 AC voltage 2 2 1 1 √ － 68×68
QY80-AV 交流电压 AC voltage 2 2 1 1 √ － 76×76
QY48-AV 交流电压 AC voltage 2 2 1 1 √ － 45×45

功能 Function 扩展功能 ( 选配 )Extended function (optional) 显示 Display 开孔尺寸
测量 通讯接口 Hole size
Measurement 开关量输入 开关量输出 变送输出 Communication LED LCD (mm)
型号系列 Model series Switch input Switch output Variable output interface
QY42-DI 直流电流 DC current 2 2 1 1 √ － 111×111
QY96-DI 直流电流 DC current 2 2 1 1 √ － 92×92
QY96B-DI 直流电流 DC current 2 2 1 1 √ － 92×45
QY72-DI 直流电流 DC current 2 2 1 1 √ － 68×68
QY80-DI 直流电流 DC current 2 2 1 1 √ － 76×76
QY48-DI 直流电流 DC current 2 2 1 1 √ － 45×45
QY42-DV 直流电压 DC voltage 2 2 1 1 √ － 111×111
QY96-DV 直流电压 DC voltage 2 2 1 1 √ － 92×92
QY96B-DV 直流电压 DC voltage 2 2 1 1 √ － 92×45
QY72-DV 直流电压 DC voltage 2 2 1 1 √ － 68×68
QY80-DV 直流电压 DC voltage 2 2 1 1 √ － 76×76
QY48-DV 直流电压 DC voltage 2 2 1 1 √ － 45×45
注意：选配的扩展功能为常规最多能扩展的功能数量，如有特殊订货要求，请与本公司技术部门协商解决。
Note: The number of optional extended functions would be the maximum number we can extend in normal conditions,If you have any special request, please contact with our technical
department.
