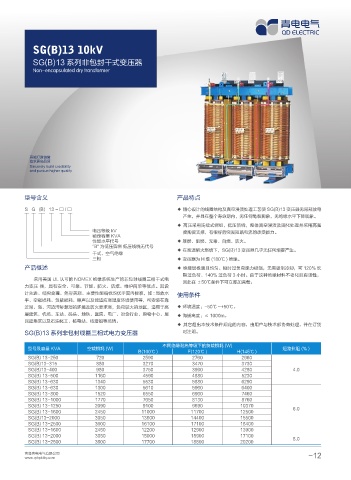

SG(B)13 10kV

SG(B)13 系列非包封干式变压器
Non-encapsulated dry transformer

真诚打造信誉
追求更高品质
Sincerely build credibility
and pursue higher quality

型号含义 产品特点
S G (B) 13 - □ / □ ◆ 精心设计的线圈结构及真空浸渍处理工艺使 SG(B)13 变压器无局部放电
产生，并且在整个寿命期内，无任何龟裂现象，无绝缘水平下降现象。
◆ 高压采用连续式绕组、低压箔绕，整体真空浸渍及固化处理并采用高强
电压等级 kV 度陶瓷支撑，有很好的突发短路电流的承受能力。
额定容量 KVA
性能水平代号 ◆ 难燃、阻燃、无毒、自熄、防火。
"B" 为低压箔绕 低压线绕无代号
◆ 在高温明火燃烧下，SG(B)13 变压器几乎无任何烟雾产生。
干式、空气绝缘
三相 ◆ 变压器为 H 级 (180℃ ) 绝缘。
产品概述 ◆ 绝缘层极薄且均匀。短时过负荷能力极强，无需强制冷却，可 120% 长
期过负荷、140% 过负荷 3 小时。由于这种绝缘材料不老化且有弹性，
采用美国 UL 认可的 NOMEX 绝缘系统生产的非包封线圈三相干式电
因此在 ±50℃条件下可立即加满载。
力变压 器，具有安全、可靠、节能、防火、防爆、维护简单等优点。其设
计先进、结构合理、外形美观、主要性能指标均优于国内标准，如 : 局放水 使用条件
平、空载损耗、负载损耗、噪声以及能适应高湿度环境使用等，可安装在靠
近湖、海、河边污秽潮湿的环境及防火要求高，负荷较大的地区，适用于高 ◆ 环境温度：-50℃ ~+50℃。
层建筑、机场、车站、码头、地铁、医院、电厂、冶金行业、购物中心、居 ◆ 海拔高度：≤ 1000m。
民密集区以及石油化工、核电站、核潜艇等场所。
◆ 其它超出本技术条件规定的内容，由用户与技术部协商处理，并在订货
SG(B)13 系列非包封线圈三相式电力变压器 时注明。

不同绝缘耐热等级下的负载损耗 (W)
型号及容量 KVA 空载损耗 (W) 短路抗阻 (％ )
B(100℃ ) F(120℃ ) H(145℃ )
SG(B) 13-250 720 2590 2760 2960
SG(B)13-315 880 3270 3470 3730
SG(B)13-400 980 3750 3990 4280 4.0
SG(B) 13-500 1160 4590 4880 5230
SG(B) 13-630 1340 5530 5880 6290
SG(B) 13-630 1300 5610 5960 6400
SG(B) 13-800 1520 6550 6960 7460
SG(B) 13-1000 1770 7650 8130 8760
SG(B) 13-1250 2090 9100 9690 10370 6.0
SG(B) 13-1600 2450 11000 11700 12500
SG(B)13-2000 3050 13600 14400 15500
SG(B) 13-2500 3600 16100 17100 18400
SG(B) 13-1600 2450 12200 12900 13900
SG(B) 13-2000 3050 15000 15900 17100
SG(B) 13-2500 3600 17700 18800 20200 8.0
