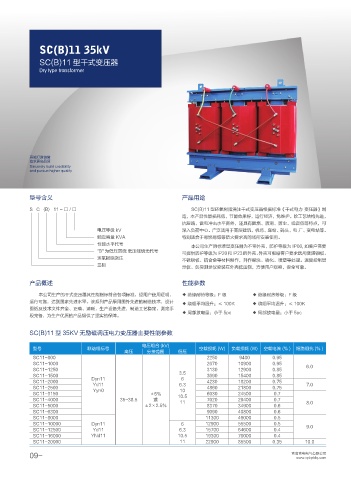

SC(B)11 35kV

SC(B)11 型干式变压器
Dry type transformer

真诚打造信誉
追求更高品质
Sincerely build credibility
and pursue higher quality

型号含义 产品用途
S C (B) 11 - □ / □ SC(B)11 型环氧树脂浇注干式变压器根据标准《干式电力 变压器》制
造，本产品性能损耗低，节能效果好，运行经济，免维护。除工艺结构先进，
抗短路、雷电冲击水平高外，还具有阻燃、防潮、防尘、噪音低等特点，可
电压等级 kV 深入负荷中心。广泛适用于高层建筑、机场、车站、码头、电 厂、变电站等。
额定容量 KVA 特别适合于易燃易爆等防火要求高的场所安装使用。
性能水平代号
本公司生产的标准型变压器为不带外壳，防护等级为 IP00, 如客户需要
"B" 为低压箔绕 低压线绕无代号
可提供防护等级为IP20和IP23的外壳。外壳可根据客户要求选用普通钢板、
环氧树脂浇注
不锈钢板、铝合金等材料制作，并作酸洗、磷化、喷塑等处理。温度控制显
三相
示仪、负荷测录仪安装在外壳低压侧，方便用户观察，安全可靠。
产品概述 性能参数

本公司生产的干式变压器其性能指标符合各项标准，经用户使用证明， ◆ 绝缘耐热等级：F 级 ◆ 绝缘耐热等级：F 级
运行可靠，达到国家先进水平。该系列产品采用国外先进的制造技术，设计 ◆ 绕组平均温升：≤ 100K ◆ 绕组平均温升：≤ 100K
图纸及技术文件齐全、正确、清晰，生产设备先进，制造工艺稳定，测定手
◆ 局部放电量：小于 5pc ◆ 局部放电量：小于 5pc
段完备，为生产优质的产品提供了坚实的保障。

SC(B)11 型 35KV 无励磁调压电力变压器主要性能参数

电压组合 (kV)
型号 联结组标号 空载损耗 (W) 负载损耗 (W) 空载电流 (％ ) 短路阻抗 (％ )
高压 分接范围 低压
SC11-800 2250 9400 0.95
SC11-1000 2670 10900 0.95
SC11-1250 3130 12900 0.85 6.0
SC11-1500 3.5 3690 15400 0.85
SC11-2000 Dyn11 6 4230 18200 0.75
SC11-2500 Yd11 6.3 4860 21800 0.75 7.0
10
Yyn0
SC11-3150 ±5％ 10.5 6030 24500 0.7
SC11-4000 35~38.5 或 11 7020 29400 0.7
SC11-5000 ±2×2.5％ 8370 34900 0.6 8.0
SC11-6300 9090 40800 0.6
SC11-8000 11300 46000 0.5
SC11-10000 Dyn11 6 12900 55500 0.5 9.0
SC11-12500 Yd11 6.3 15700 64600 0.4
SC11-16000 YNd11 10.5 19300 76000 0.4
SC11-20000 11 22900 85500 0.35 10.0
