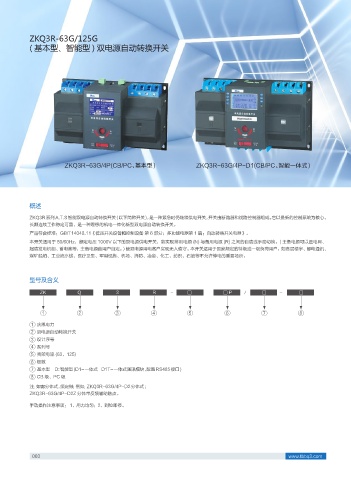

ZKQ3R-63G/125G
( 基本型、智能型 ) 双电源自动转换开关

ZKQ3R-63G/4P(CB/PC、基本型) ZKQ3R-63G/4P-D1(CB/PC、智能一体式)

概述

ZKQ3R系列A.T.S智能双电源自动转换开关(以下简称开关)，是一种紧急时仍继续供电开关，开关由断路器和线路控制器组成。它以最新的控制系统为核心，
长期连续工作稳定可靠，是一种理想的机电一体化新型双电源自动转换开关。
产品符合标准：GB/T14048.11《低压开关设备和控制设备 第 6 部分；多功能电器第 1 篇：自动转换开关电器》。
本开关适用于 50/60Hz，额定电压 1000V 以下的双电源供电开关，能实现常用电源 (N) 与备用电源 (R) 之间的自动或手动切换。( 主备电源可以是电网、
起动发电机组、蓄电池等，主备电源由用户自定。) 使双电源用电客户实现无人值守。本开关适用于国家规定的特级或一级负荷用户，如高层楼宇、邮电通讯、
煤矿船舶、工业流水线、医疗卫生、军用设施、机场、消防、冶金、化工、纺织、石油等不允许停电的重要场所。

型号及含义

- / -
ZK Q 3 R □ □ P □ □

1 2 3 4 5 6 7 8
1 庆凯电力
2 双电源自动转换开关
3 设计序号
4 系列号
5 壳架电流 (63、125)
6 极数
7 基本型 D:智能型(D1-一体式 D1T-一体式通讯模块，配置RS485接口)
8 CB 级、PC 级
注：如需分体式，须定做；例如：ZKQ3R-63G/4P-D2分体式;
ZKQ3R-63G/4P-D2Z 分体带反馈辅助触点。
手动操作注意事项： 1、用力均匀；2、到位即停。
