ZKQ2
末端型 (CB 级 ) 双电源自动转换开关

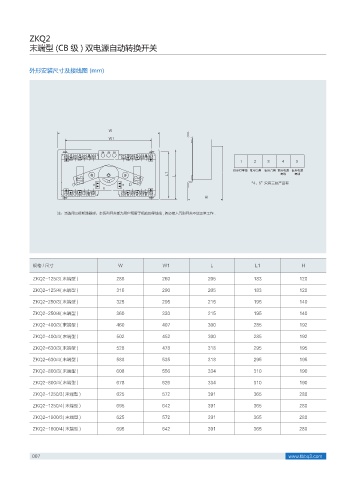

外形安装尺寸及接线图 (mm)

8
8

ႂຸ ࣡Ջ ܫՋ

ૈᇧ༤ᭅጲ ࣡ၸՋ᫑ ܫၸՋ᫑ ࣡ၸႂຸ ܫၸႂຸ
- - ᭅጲ ᭅጲ
“4、5”只有三极产品有

)

注：当选用三极断路器时，本系列开关都为用户预留了相应的零线端 , 务必接入否则开关不能正常工作 .

规格 / 尺寸 W W1 L L1 H

ZKQ2-125/3( 末端型 ) 286 260 205 183 120

ZKQ2-125/4( 末端型 ) 316 290 205 183 120
ZKQ2-250/3( 末端型 ) 325 295 215 195 140

ZKQ2-250/4( 末端型 ) 360 330 215 195 140
ZKQ2-400/3( 末端型 ) 460 407 300 285 192

ZKQ2-400/4( 末端型 ) 502 452 300 285 192
ZKQ2-630/3( 末端型 ) 528 478 318 295 195

ZKQ2-630/4( 末端型 ) 588 535 318 295 195
ZKQ2-800/3( 末端型 ) 608 556 334 310 190

ZKQ2-800/4( 末端型 ) 678 626 334 310 190
ZKQ2-1250/3( 末端型 ) 625 572 391 365 280

ZKQ2-1250/4( 末端型 ) 695 642 391 365 280
ZKQ2-1600/3( 末端型 ) 625 572 391 365 280

ZKQ2-1600/4( 末端型 ) 695 642 391 365 280
