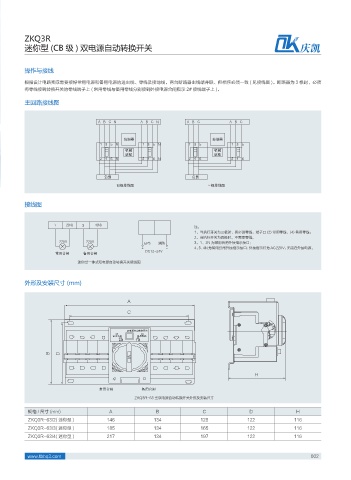

ZKQ3R
迷你型 (CB 级 ) 双电源自动转换开关 庆凯

操作与接线

根据设计电路实际需要接好常用电源和备用电源的进出线、零线及接地线。两台断路器出线端并联、但相序必须一致 ( 见接线图 )。断路器为 3 极时，必须
将零线接到转换开关的零线端子上 ( 常用零线与备用零线分别接到外接电源合闸指示 2# 接线端子上 )。
主回路接线图

"# $/ "# $/ "# $ " #$

ଌ҃٧ ଌ҃٧
/ /
఺೙ ఺೙
ᐎᩙ ᐎᩙ
/ /

᠆ᣑ ᠆ᣑ
ٽ౜ଋጲڎ ʻ౜ଋጲڎ

接线图

/ /
注：
1、当执行开关为三极时，务必进零线，端子口 (2) 常用零线、(4) 备用零线；
2、当执行开关为四极时，不需要零线，
7 7
&14 ๖᫸ 3、1、2N 为常用合闸外接指示接口；
4、3、4N 为备用分闸外接指示接口；外接指示灯为 AC220V，无需在外接电源。
%$ 7
፤⩔ऴ䬤 ำ⩔ऴ䬤
迷你型一体式双电源自动转换开关接线图

外形及安装尺寸 (mm)

"
$

ԤႂຸᒬҮᣀ૰धС
࣡ၸႂຸ ܫၸႂຸ
ᒬҮ ੣Ү

# %

)

࣡ၸՋ᫑ ܫၸՋ᫑
ZKQ3R-63 型双电源自动转换开关外形及安装尺寸

规格 / 尺寸 (mm) A B C D H
ZKQ3R-63/2( 迷你型 ) 146 134 128 122 116
ZKQ3R-63/3( 迷你型 ) 185 134 165 122 116
ZKQ3R-63/4( 迷你型 ) 217 134 197 122 116

www.tbbq3.com 002
