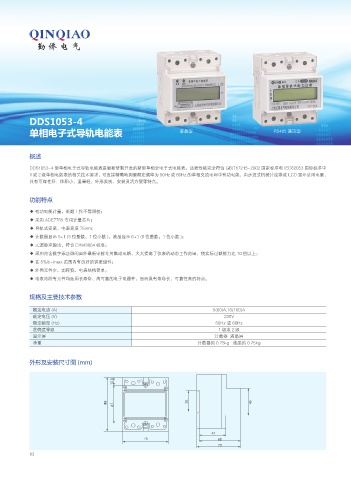

Page 18 - 浙江勤侨电气有限公司

DDS1053-4
单相电子式导轨电能表 液晶型 RS485 通讯型

概述

DDS1053-4 型单相电子式导轨电能表是最新研制开发的新型单相全电子式电能表。该表性能完全符合 GB/T17215-2002 国家标准和 IEC62053 国际标准中
1 或 2 级单相电能表的相关技术要求，可直接精确地测量额定频率为 50Hz 或 60Hz 的单相交流电网中有功电能，由步进式机械计度器或 LCD 显示总用电量，
具有可靠性好、体积小、重量轻、外形美观、安装灵活方便等特点。

功能特点

◆ 有功电能计量，长期工作不需调校；
◆ 采用 ADE7755 专用计量芯片；
◆ 导轨式安装，电表宽度 75mm;
◆ 计数器显示 5+1 (5 位整数，1 位小数 )，液晶显示 6+1 (6 位整数，1 位小数 )；
◆ 无源脉冲输出，符合 DIN43864 标准；
◆ 采用内含数字乘法器的国外最新电能专用集成电路，大大提高了仪表的动态工作范围，使实际过载能力达 10 倍以上；
◆ 在 5%lb~lmax 范围内有良好的误差线性；
◆ 外围元件少、功耗低、电表结构简单；
◆ 电表内所有元件均选用长寿命、高可靠的电子电器件，因而具有寿命长、可靠性高的特点。

规格及主要技术参数

额定电流 (A) 5(60)A,10(100)A
额定电压 (V) 220V
额定频率 (Hz) 50Hz 或 60Hz
准确度等级 1级或2级
显示屏 计数器 液晶屏
净重 计数器约 0.25kg 液晶约 0.25kg

外形及安装尺寸图 (mm)

13
