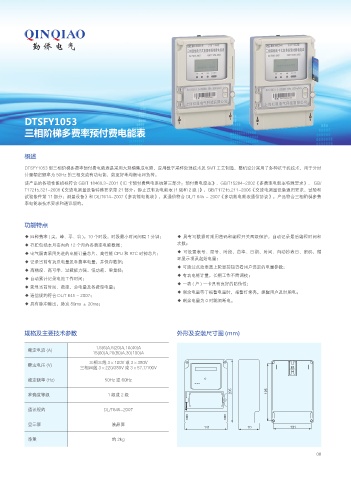

DTSFY1053
三相阶梯多费率预付费电能表
概述
DTSFY1053 型三相阶梯多费率预付费电能表是采用大规模集成电路，应用数字采样处理技术及 SMT 工艺制造，整机设计采用了多种抗干扰技术，用于分时
计量额定频率为 50Hz 的三相交流有功电能，能更好地均衡电网负荷。
该产品的各项性能指标符合 GB/T 18460.3-2001《IC 卡预付费售电系统第三部分：预付费电度表》、GB/T15284-2002《多费率电能表特殊要求》、 GB/
T17215.321-2008《交流电测量设备特殊要求第 21 部分：静止式有功电能表 (1 级和 2 级 )》、GB/T17215.211-2006《交流电测量设备通用要求、试验和
试验条件第 11 部分：测量设备》和 DL/T614-2007《多功能电能表》，其通信符合 DL/T 645 - 2007《多功能电能表通信协议》，产品符合三相阶梯多费
率电能表技术要求和通讯规约。
功能特点
◆ 四种费率 ( 尖、峰、平、谷 )，10 个时段，时段最小时间间隔 1 分钟； ◆ 具有写数据时采用密码和编程开关两级保护，自动记录最后编程时间和
◆ 存贮包括本月在内的 12 个月的各费率电能数据 ; 次数；
◆ 电气隔离采用先进的电能计量芯片、高性能 CPU 和 RTC 时钟芯片； ◆ 可设置表号、局号、时段、费率、日期、时间、自动抄表日、密码、循
环显示项及起始电量；
◆ 记录当前有功总电量及各费率电量，并保存数据；
◆ 可通过点动表盖上轮显按钮査看用户选定的电量参数；
◆ 高精度、高可靠、过载能力强、低功耗、重量轻；
◆ 有功电能计量，长期工作不需调校；
◆ 自动累计记录电池工作时间；
◆ 一表 ( 户 ) 一卡具有良好的防伪性；
◆ 轮显当前时间、费率、总电量及各费率电量；
◆ 剩余电量等于报警电量时，报警灯常亮，提醒用户及时购电；
◆ 通信规约符合 DL/T 645 - 2007；
◆ 剩余电量为 0 时跳闸断电。
◆ 具有脉冲输出，脉宽 80ms ± 20ms；
规格及主要技术参数 外形及安装尺寸图 (mm)
1.5(6)A,5(20)A,10(40)A
额定电流 (A)
15(60)A,20(80)A,30(100)A
三相三线 3×100V 或 3×380V
额定电压 (V)
三相四线 3×220/380V 或 3×57.7/100V
额定频率 (Hz) 50Hz 或 60Hz
准确度等级 1级或2级
通讯规约 DL/T645-2007
显示屏 液晶屏
净重 约 2kg
