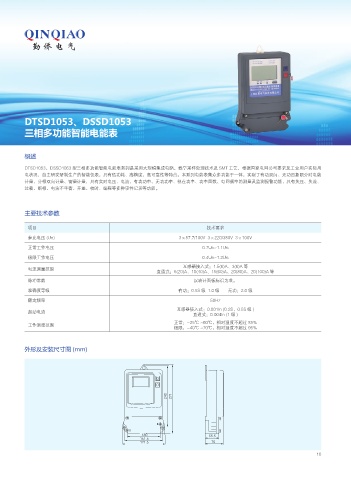

DTSD1053、DSSD1053
三相多功能智能电能表

概述

DTSD1053、DSSD1053 型三相多功能智能电能表系列是采用大规模集成电路，数字采样处理技术及 SMT 工艺，根据国家电网公司要求及工业用户实际用
电状况，自主研发研制生产的智能仪表，具有低功耗、高精度、高可靠性等特点。本系列电能表集众多功能于一体，实现了有功双向、无功四象限分时电能
计量、分相双向计量、需量计量，具有实时电压、电流、有功功率、无功功率、视在功率、功率因数、电网频率的测量及监测报警功能，具有失压、失流、
过载、断相、电流不平衡、开盖、校时、编程等多种事件记录等功能。

主要技术参数

项目 技术要求
参比电压 (Un) 3×57.7/100V 3×220/380V 3×100V

正常工作电压 0.7Un~1.1Un
极限工作电压 0.4Un~1.2Un
互感器接入式：1.5(6)A、3(6)A 等
电流测量范围
直通式：5(20)A、10(40)A、15(60)A、20(80)A、20(100)A 等
脉冲常数 以表计面板标识为准。
准确度等级 有功：0.5S 级 1.0 级 无功：2.0 级
额定频率 50Hz
互感器接入式：0.001In (0.2S，0.5S 级 )
起动电流
直通式：0.004In (1 级 )
正常：-25℃ ~60℃，相对湿度不超过 85%
工作温度范围
极限：-40℃ ~70℃，相对湿度不超过 95%

外形及安装尺寸图 (mm)
