MINIATURE CIRCUIT
BREAKER SERIES
RHL2-125 拉环小型隔离开关

安装与使用

开关应垂直安装，上端静触头接线端子与电源相连，使动触头断开时不带电，以确保手动操作时人身安全。
开关闭合和断开时正常情况下不许带负载操作。当断开后应将套装在手柄上的环箍紧扣在开关下端相应搭勾上，以防意外合闸，确保检修人员安全。

注意事项
开关不应多次通断较大的过载，也不宜频繁断正常的工作电流，并切思强力猛推猛拉，以避免发生意外和缩短使用寿命。
开关内无灭弧室，不许用来分断故障电流。若有需要，用户可自行选用合适的焙断器组合，使其具有较大负载和短路分断能力 ( 其具体分断能力由所选用熔
断器的分断能力而定 )。

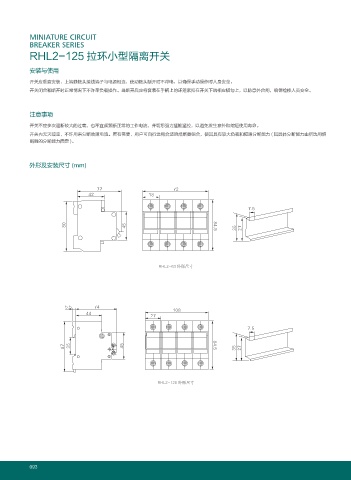

外形及安装尺寸 (mm)

RHL2-63 外形尺寸

RHL2-125 外形尺寸

093
