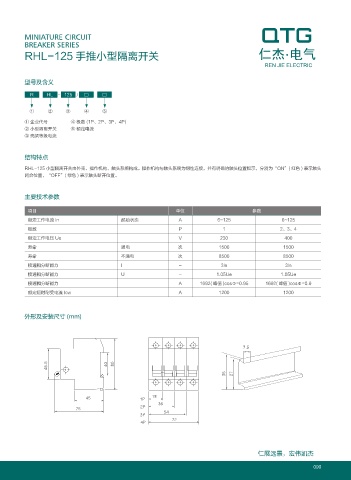

MINIATURE CIRCUIT
BREAKER SERIES
RHL-125 手推小型隔离开关 仁杰 电气
REN JIE ELECTRIC

型号及含义

R HL 125 □ □

① ② ③ ④ ⑤

① 企业代号 ④ 极数 (1P、2P、3P、4P)
② 小型隔离开关 ⑤ 额定电流
③ 壳架等级电流

结构特点

RHL-125 小型隔离开关由外壳、操作机构、触头系统构成。操作机构与触头系统为钢性连接，并有明确的触头位置指示，分别为“ON”( 红色 ) 表示触头
闭合位置，“OFF”( 绿色 ) 表示触头断开位置。

主要技术参数

项目 单位 参数
额定工作电流 In 起始状态 A 6~125 6~125
极数 P 1 2、3、4
额定工作电压 Ue V 230 400
寿命 通电 次 1500 1500
寿命 不通电 次 8500 8500
接通和分断能力 I - 3le 3ln
接通和分断能力 U - 1.05Ue 1.05Ue
接通和分断能力 A 1692( 峰值 )cosΦ=0.95 1692( 峰值 )cosΦ=0.9
额定短时耐受电流 Icw A 1200 1200

外形及安装尺寸 (mm)

1

1

1

1
