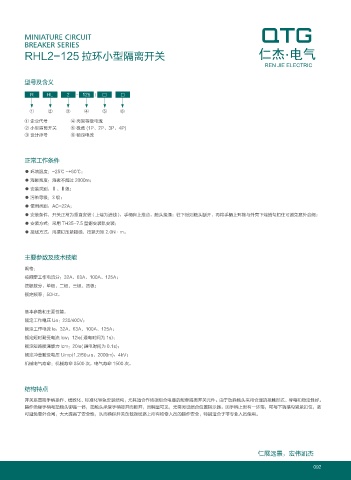

MINIATURE CIRCUIT
BREAKER SERIES
RHL2-125 拉环小型隔离开关 仁杰 电气
REN JIE ELECTRIC

型号及含义

R HL 2 125 □ □

① ② ③ ④ ⑤ ⑥

① 企业代号 ④ 壳架等级电流
② 小型隔离开关 ⑤ 极数 (1P、2P、3P、4P)
③ 设计序号 ⑥ 额定电流

正常工作条件
● 环境温度：-25℃ ~+60℃；
● 海拔高度：海拔不超过 2000m；
● 安装类别：Ⅱ、Ⅲ级；
● 污染等级：3 级；
● 使用类别：AC-22A；
● 安装条件：开关正常为垂直安装 ( 上端为进线 )，手柄向上推合，触头接通；往下扳则触头断开，再将手柄上环箍与外壳下端搭勾扣住可避免意外合闸；
● 安装方式：采用 TH35-7.5 型钢安装轨安装；
● 接线方式：用摞钉压紧接线，扭紧力矩 2.0N·m。

主要参数及技术技能

规格：
按额定工作电流分：32A、63A、100A、125A；
按极数分：单极、二极、三极、四极；
额定频率：50Hz。

基本参数和主要性能：
额定工作电压 Ue：230/400V；
额定工作电流 le：32A、63A、100A、125A；
额定短时耐受电流 lcw：12le( 通电时间为 1s)；
额定短路接通能力 lcm：20le( 通电时间为 0.1s)；
额定冲击耐受电压 Uimp(1.2/50μs、2000m)：4kV；
机械电气寿命：机械寿命 8500 次，电气寿命 1500 次。

结构特点
开关系直接手柄操作、模数化、标准化导轨安装结构，尤其适合作终端组合电器的配套隔离开关元件。由于动静触头采用合理的接触形式、导电和稳定性好。
操作绝缘手柄与动触头铆连一体，动触头承受手柄接开而断开，且明显可见，无需另设闭合位置指示器。因手柄上附有一环箍，可与下端搭勾紧紧扣位，故
可避免意外合闸，大大提高了安全性，从而确保开关负载端线路上所有检修人员的操作安全，特别适合于非专业人员使用。
