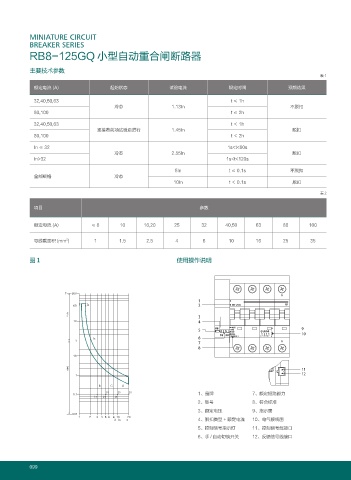

MINIATURE CIRCUIT
BREAKER SERIES
RB8-125GQ 小型自动重合闸断路器

主要技术参数
表1
额定电流 (A) 起始状态 试验电流 规定时间 预期结果

32,40,50,63 t≤1h
冷态 1.13In 不脱扣
80,100 t≤2h
32,40,50,63 t＜1h
紧接着前项试验后进行 1.45In 脱扣
80,100 t＜2h
In ≤ 32 1s<t<60s
冷态 2.55In 脱扣
In>32 1s<t<120s
5In t ≤ 0.1s 不脱扣
全部规格 冷态
10In t ＜ 0.1s 脱扣
表2

项目 参数

额定电流 (A) ≤6 10 16,20 25 32 40,50 63 80 100

2
导线截面积 (mm ) 1 1.5 2.5 4 6 10 16 25 35

图 1 使用操作说明

T 300
1
60 1 2 2 RB8-125GQ
min 3
10 4
5 9
10
3 6
1
7
8
10

sec 11
1 12
B C D
5 5 5
0.1 1、品牌 7、额定短路能力
4 4 4
2、型号 8、符合标准
3、额定电压 9、指示窗
0.01
1 2 3 4 5 6 8 10 20
X In 4、脱扣类型 + 额定电流 10、电气接线图
5、控制信号指示灯 11、控制信号线接口
6、手 / 自动切换开关 12、反馈信号线接口
