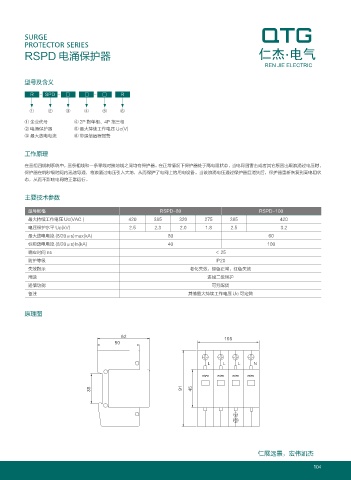

SURGE
PROTECTOR SERIES
RSPD 电涌保护器 仁杰 电气
REN JIE ELECTRIC

型号及含义

R - SPD - □ □ - □ R

① ② ③ ④ ⑤ ⑥

① 企业代号 ④ 2P 指单相、4P 指三相
② 电涌保护器 ⑤ 最大持续工作电压 Uc(V)
③ 最大放电电流 ⑥ 带遥信远程报警

工作原理

在三相四线制系统中，三条相线和一条零线对接地线之间均有保护器。在正常情况下保护器处于高电阻状态，当电网因雷击或者其它原因出现浪涌过电压时，
保护器在纳秒级时间内迅速导通，将浪涌过电压引入大地，从而保护了电网上的用电设备。当该浪涌电压通过保护器且消失后，保护器重新恢复到高电阻状
态，从而不影响电网的正常运行。

主要技术参数

型号规格 RSPD-80 RSPD-100
最大持续工作电压 Uc(VAC ) 420 385 320 275 385 420
电压保护水平 Up(kV) 2.5 2.3 2.0 1.8 2.5 3.2
最大放电电流 (8/20μs)max(kA) 80 60
标称放电电流 (8/20μs)In(kA) 40 100
响应时间 ns ＜ 25
防护等级 IP20
失效指示 老化失效：绿色正常，红色失效
用途 进线二级保护
遥信功能 可另配货
备注 其他最大持续工作电压 Uc 可定做

原理图

- - - /
RSPD RSPD RSPD RSPD
