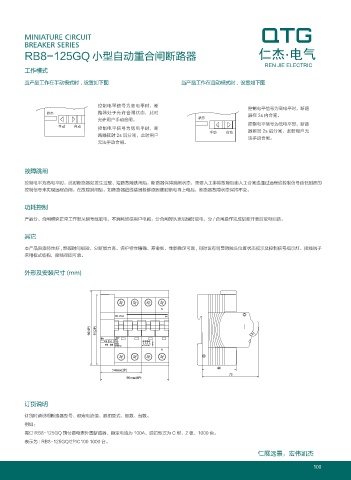

MINIATURE CIRCUIT
BREAKER SERIES
RB8-125GQ 小型自动重合闸断路器 仁杰 电气
REN JIE ELECTRIC
工作模式
当产品工作在手动模式时，设置如下图 当产品工作在自动模式时，设置如下图
控制电平信号为高电平时，断
控制电平信号为高电平时，断路
状态 路器处于允许合闸状态，此时 器在 3s 内合闸。
允许用户手动合闸。 状态
控制电平信号为低电平时，断路
手动 自动
控制电平信号为低电平时，断
手动 自动 器延时 2s 后分闸，此时用户无
路器延时 2s 后分闸，此时用户
法手动合闸。
无法手动合闸。
故障跳闸
控制电平为高电平时，此时断路器如发生过载、短路故障跳闸后，断路器保持跳闸状态，需要人工排除故障后由人工合闸或通过远程给控制信号由低到高的
控制信号来实现远程合闸。在故障跳闸后，如断路器进线端因检修原因临时断电再上电后，断路器故障状态保持不变。
功耗控制
产品分、合闸模块正常工作时从信号线取电，不消耗终端用户电能。分合闸时从表后短时取电，分 / 合闸操作完成后断开表后取电回路。
其它
本产品限流特性好 , 燃弧时间极短、分断能力高、保护特性精确、寿命长、性能稳定可靠 , 同时设有明显的触头位置状态指示及控制信号指示灯。接线端子
采用框式结构，接线牢固可靠。
外形及安装尺寸 (mm)
RB8-125GQ
96(4P) 91(2P)
44
54max(2P)
73
90max(4P)
订货说明
订货时请说明断路器型号、额定电流值、脱扣型式、极数、台数。
例如：
需订 RB8-125GQ 预付费电表外置断路器、额定电流为 100A、脱扣型式为 C 型、2 极、1000 台。
表示为 : RB8-125GQ/2P/C100 1000 台。
