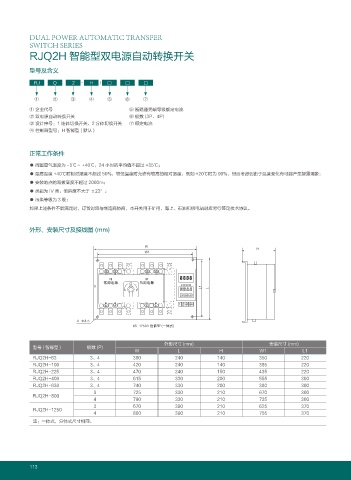

DUAL POWER AUTOMATIC TRANSFER
SWITCH SERIES
RJQ2H 智能型双电源自动转换开关

型号及含义

RJ Q 2 - H □ □ □

① ② ③ ④ ⑤ ⑥ ⑦
① 企业代号 ⑤ 断路器壳架等级额定电流
② 双电源自动转换开关 ⑥ 极数 (3P、4P)
③ 设计序号：1 连体切换开关、2 分体切换开关 ⑦ 额定电流
④ 控制器型号：H 智能型 ( 默认 )

正常工作条件

● 周围空气温度为 -5℃～ +40℃，24 小时的平均值不超过 +35℃；
● 最高温度 +40℃时相对湿度不超过 50%，较低温度时允许有较高的相对湿度，例如 +20℃时为 90%，但应考虑到由于温度变化有可能产生凝露现象；
● 安装地点的海拔高度不超过 2000m；
● 类别为 IV 类。倾斜度不大于 ±23°；
● 污染等级为 3 级；
如果上述条件不能满足时，订货时应与制造商协商，本开关用于矿用、海上、石油和核电站时应另行签定技术协议。

外形、安装尺寸及接线图 (mm)

8
)
8

Ԥႂຸఄᑞଌ҃٧
᝹Ꮅ ሧͮ ܘ ђ - -
4GV
੣Ү ᒬҮ Ԥѫ

œ
" ఄᑞۋ ʶͳय

外形尺寸 (mm) 安装尺寸 (mm)
型号 ( 智能型 ) 极数 (P)
W L H W1 L1
RJQ2H-63 3、4 380 240 140 350 220
RJQ2H-100 3、4 420 240 140 385 220
RJQ2H-225 3、4 470 240 150 435 220
RJQ2H-400 3、4 615 330 200 555 300
RJQ2H-630 3、4 740 330 200 380 300
3 725 330 210 670 300
RJQ2H-800
4 790 330 210 735 300
3 670 390 210 625 370
RJQ2H-1250
4 800 390 210 755 370
注：一体式，分体式尺寸相同。
