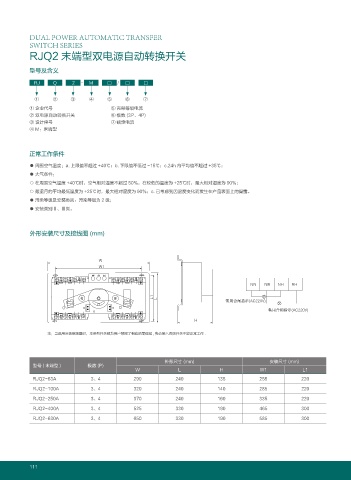

DUAL POWER AUTOMATIC TRANSFER
SWITCH SERIES
RJQ2 末端型双电源自动转换开关

型号及含义

RJ Q 2 - M □ □ □

① ② ③ ④ ⑤ ⑥ ⑦
① 企业代号 ⑤ 壳架等级电流
② 双电源自动转换开关 ⑥ 极数 (3P、4P)
③ 设计序号 ⑦ 额定电流
④ M：末端型

正常工作条件

● 周围空气温度：a. 上限值不超过 +40℃；b. 下限值不低过 -15℃；c.24h 内平均值不超过 +35℃；
● 大气条件：
○ 在周围空气温度 +40℃时，空气相对湿度不超过 50％，在较低的温度为 +25℃时，最大相对湿度为 90％；
○ 最湿月的平均最低温度为 +25℃时，最大相对湿度为 90％；c. 已考虑到因温度变化而发生在产品表面上的凝露。
● 污染等级及安装类别：污染等级为 2 级；
● 安装类别Ⅱ、Ⅲ类。

外形安装尺寸及接线图 (mm)

8
8
ႂຸ ࣡Ջ ܫՋ
// /3 /) 3)
-
-
࣡ၸՋ᫑ૈᇧ "$ 7
ܫၸՋ᫑ૈᇧ "$ 7
)

注：当选用三极断路器时，本系列开关都为用户预留了相应的零线端 , 务必接入否则开关不能正常工作 .

外形尺寸 (mm) 安装尺寸 (mm)
型号 ( 末端型 ) 极数 (P)
W L H W1 L1
RJQ2-63A 3、4 290 240 135 255 220
RJQ2-100A 3、4 320 240 140 285 220
RJQ2-250A 3、4 370 240 160 335 220
RJQ2-400A 3、4 525 330 190 465 300
RJQ2-630A 3、4 650 330 190 585 300

111
