P. 116

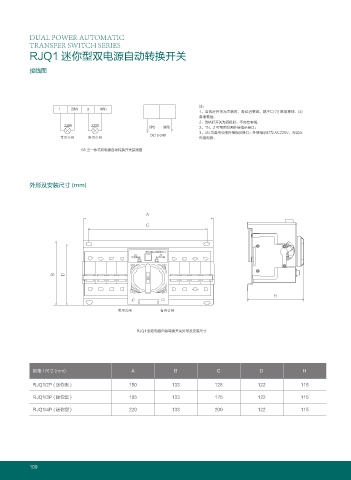

DUAL POWER AUTOMATIC
TRANSFER SWITCH SERIES
RJQ1 迷你型双电源自动转换开关
接线图
注：
/ /
1、当执行开关为三极时，务必进零线，端子口 (1) 常用零线、(4)
备用零线；
2、当执行开关为四极时，不需要零线，
7 7 &14 ཨٝ 3、1N、2 可常用合闸外接指示接口；
3、4N 为备用分闸外接指示接口；外接指示灯为 AC220V，无需在
፤⩔ऴ䬤 ำ⩔ऴ䬤 %$ 7 外接电源。
63 型一体式双电源自动转换开关接线图
外形及安装尺寸 (mm)
"
$
ԤႂຸᒬҮᣀ૰धС
࣡ၸႂຸ ܫၸႂຸ
ᒬҮ Ү
# %
)
࣡ၸՋ ܫၸՋ
RJQ1 型双电源自动转换开关外形及安装尺寸
规格 / 尺寸 (mm) A B C D H
RJQ1/2P ( 迷你型 ) 150 133 128 122 115
RJQ1/3P ( 迷你型 ) 185 133 175 122 115
RJQ1/4P ( 迷你型 ) 220 133 200 122 115
109
