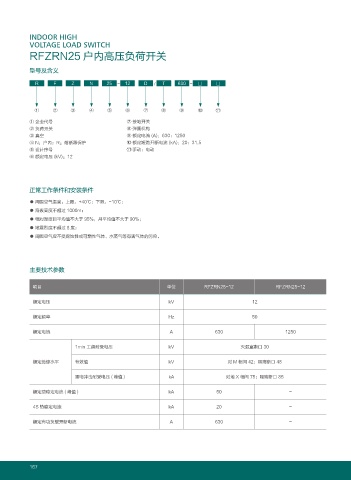

INDOOR HIGH
VOLTAGE LOAD SWITCH
RFZRN25 户内高压负荷开关

型号及含义

R F Z N 25 - 12 D / T 630 - □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 11

① 企业代号 ⑦ 接地开关
② 负荷开关 ⑧ 弹簧机构
③ 真空 ⑨ 额定电流 (A)：630；1250
④ N：户内；R：熔断器保护 ⑩ 额定短路开断电流 (kA)：20；31.5
⑤ 设计序号 11 手动；电动
⑥ 额定电压 (kV)：12

正常工作条件和安装条件

● 周围空气温度：上限：+40℃；下限：-10℃；
● 海拔高度不超过 1000m；
● 相对湿度日平均值不大于 95%，月平均值不大于 90%；
● 地震烈度不超过 8 度；
● 周围空气应不受腐蚀性或可燃性气体、水蒸气等有害气体的污染。

主要技术参数

项目 单位 RFZRN25-12 RFZRN25-12

额定电压 kV 12

额定频率 Hz 50

额定电流 A 630 1250

1min 工频耐受电压 kV 灭弧室断口 30

额定绝缘水平 有效值 kV 对 M 相间 42；隔离断口 48

雷电冲击耐受电压 ( 峰值 ) kA 对地 X 相间 75；隔离断口 85

额定动稳定电流 ( 峰值 ) kA 50 -

4S 热稳定电流 kA 20 -

额定有功负载开断电流 A 630 -

167
