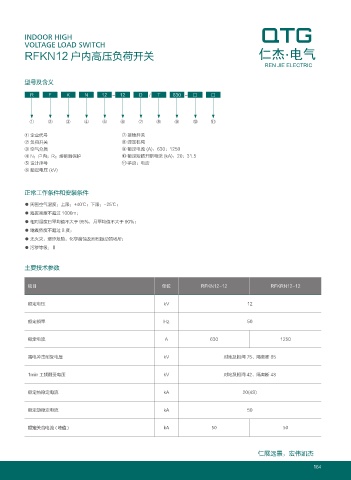

INDOOR HIGH
VOLTAGE LOAD SWITCH
RFKN12 户内高压负荷开关 仁杰 电气
REN JIE ELECTRIC

型号及含义

R F K N 12 - 12 D / T 630 - □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 11
① 企业代号 ⑦ 接地开关
② 负荷开关 ⑧ 弹簧机构
③ 空气介质 ⑨ 额定电流 (A)：630；1250
④ N：户内；R：熔断器保护 ⑩ 额定短路开断电流 (kA)：20；31.5
⑤ 设计序号 11 手动；电动
⑥ 额定电压 (kV)

正常工作条件和安装条件

● 周围空气温度：上限：+40℃；下限：-25℃；
● 海拔高度不超过 1000m；
● 相对湿度日平均值不大于 95%，月平均值不大于 90%；
● 地震烈度不超过 8 度；
● 无火灾、爆炸危险，化学腐蚀及剧烈振动的场所；
● 污秽等级：Ⅱ

主要技术参数

项目 单位 RFKN12-12 RFKRN12-12

额定电压 kV 12

额定频率 Hz 50

额定电流 A 630 1250

雷电冲击耐受电压 kV 对地及相间 75、隔离断 85

1min 工频耐受电压 kV 对地及相间 42、隔离断 48

额定热稳定电流 kA 20(4S)

额定动稳定电流 kA 50

额定关合电流 ( 峰值 ) kA 50 50
