INDOOR HIGH VOLTAGE VACUUM
CIRCUIT BREAKER SERIES
RVS1 户内固封极柱高压真空断路器 仁杰 电气
REN JIE ELECTRIC
外形及安装尺寸 (mm)
相间距 A B C D E 额定电流 所配静触头
配 650mm 柜宽 150 490 202 502 531 637 630A Φ35
配 800mm 柜宽 210 638 277 652 681 637 1250A Φ49
配 1000mm 柜宽 275 638 377 852 881 637/697 1600A Φ55
630A, 1250A,..25kA
630A,1250A,1600A...31.5kA
" "
"ा
.
#
$
1. 分、合闸机械联锁 ( 左伸或右伸 ) 3. 46 芯航空插座或二次接线端子 5. 储能手柄
2. 主轴联锁 ( 左伸或右伸或不伸 ) 4. 搬运起吊孔

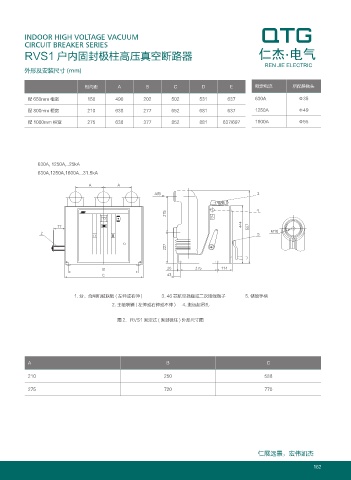

图 2. RVS1 固定式 ( 固封极柱 ) 外形尺寸图
A B C
210 250 588
275 720 770
