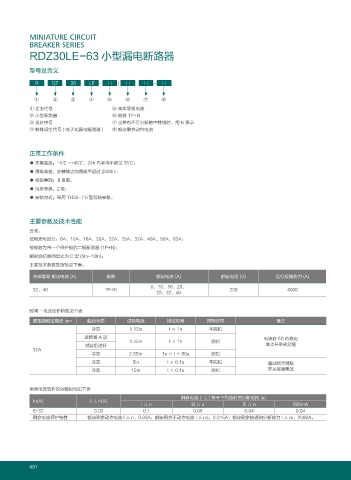

MINIATURE CIRCUIT
           BREAKER SERIES
           RDZ30LE-63 小型漏电断路器

           型号及含义

             R     DZ    30     LE    □     □     □      □


             ①     ②     ③      ④     ⑤     ⑥     ⑦      ⑧
           ① 企业代号                       ⑤ 壳架等级电流
           ② 小型断路器                      ⑥ 极数 1P+N
           ③ 设计序号                       ⑦ 当带有不可分断的中性线时,用 N 表示
           ④ 特殊派生代号 ( 电子式漏电断路器 )        ⑧ 额定剩余动作电流



           正常工作条件
           ● 环境温度:-5℃ ~+40℃,24h 内平均不超过 35℃;
           ● 海拔高度:安装地点的海拔不超过 2000m;
           ● 安装类别:ⅡⅢ级;
           ● 污染等级:2 级;
           ● 安装方式:采用 TH35-7.5 型导轨安装。



           主要参数及技术性能
           分类:
           按额定电流分:6A、10A、16A、20A、32A、25A、32A、40A、50A、63A;
           按极数为带一个保护极的二极断路器 (1P+N);
           瞬时脱扣器的型式为 C 型 (5In~10In);
           主要技术参数及指标见下表。

            壳架等级 额定电流 (A)             极数               额定电流 (A)              额定电压 (V)           运行短路能力 (A)
                                                     6、10、16、20、
            32、40                    1P+N                                       230                 4000
                                                       25、32、40

           时间 - 电流动作特性见下表
            脱扣器额定电流 Iwn        起始状态          试验电流         规定时间          预期结果                    备注
                                 冷态           1.13ln       t≤1h          不脱扣
                              紧接着 A 项                                                       电流在 5S 内稳定
                                              1.45ln       t<1h           脱扣
                              试验后进行                                                         地上升至规定值
            32A
                                 冷态           2.55In     1s <t<60s        脱扣
                                 冷态            5ln         t ≤ 0.1s      不脱扣                 通过闭合辅助
                                 冷态           10In         t < 0.1s       脱扣                 开关接通电流


           剩余电流动作的分断时间见下表
                                                               剩余电流 (I △ ) 等于下列值时的分断时间 (s)
            In(A)               I △ n(A)
                                                  I△n              2I△n             5I△n              500mA
            6~32                 0.03             0.1              0.08              0.04              0.04
            剩余电流保护特性           额定剩余动作电流 I △ n:0.03A;额定剩余不动作电流 I △ no:0.015A;额定剩余接通和分断能力 I △ m:2000A。
