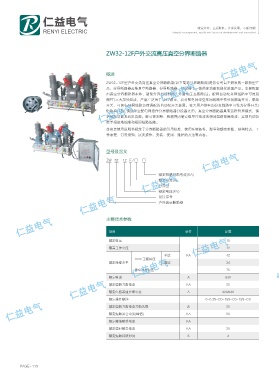

ZW32-12F户外交流高压真空分界断路器
概述
ZW32-12F型户外交流高压真空分界断路器(以下简称分界断路器)是我公司自主研发的一款新型产
品，分界断路器是集真空断路器、分界断路器、分段器于一体的多功能智能化装置产品。主要配置
由真空分界断路器本体、智能分界型控制器、外置电压互感器(注：配网自动化环网线路中可选双
侧PT)三大部分组成，产品广泛用于10kV城市、农村配电网架空环网线路中作分段隔离开关、联络
开关、可实行环网线路负荷调配的自动化开关装置，在大用户供电的分支线路中可作为分界开关(
俗称看门狗),馈线架空配电网络作分界断路器分段器之用，真空分界断路器具有远程管理模式，保
护控制功能及通讯功能。能可靠判断、检测界内毫安级零序电流及相间短路故障电流，实现自动切
除单相接地故障和相间短路故障。
本安装使用说明书规定了分界断路器的引用标准、使用环境条件、型号和额定参数、结构特点、工
作原理、订货须知、以及操作、安装、使用、维护的方法等内容。
型号及含义
ZW 32 - 12 F / □ - □
额定短路开断电流(KA)
额定电流(A)
分界型
额定电压(KV)
设计序号
户外真空断路器
主要技术参数
项目 单位 参数
额定电压 10
最高工作电压 12
干试 KA 42
1min 工频耐压
额定绝缘水平 湿试 34
雷电冲击耐压 75
额定电流 A 630
额定短路开断电流 KA 20
额定电容器组开断电流 A 400/630
额定操作顺序 0-0.3S-C0-15S-C0-15S-C0
额定短路开断电流开断次数 次 20
额定短路关合电流(峰值) KA 50
额定峰值耐受电流 KA
额定短时耐受电流 KA 20
额定短路持续时间 S 4
